Как закрепить решетку радиатора отопления в квартире

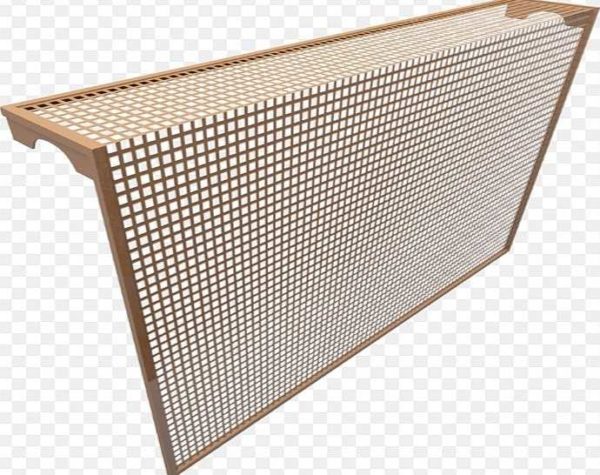

Экраны на батареи отопления

Не всегда батареи радуют своим внешним видом. Некоторые модели вызывают горячее желание спрятать их. Один из вариантов решения проблемы — решетки на радиаторы отопления. Вариантов масса, на разный кошелек, в разных видах и стилях.

Немного о теплотехнике и решетках на батареи

Даже если решетки на радиаторы нужны вам для декорирования, не стоит забывать о том, что батареи должны обогревать помещение. Любой экран снижает теплоотдачу, даже самый ажурный и тонкий. Другой вопрос, что один понизит количество передаваемого тепла на 10-15%, а другой — на все 60% или даже больше. Вряд ли вам захочется сидеть в красивом, но холодном помещении, так что при выборе декоративной решетки надо учитывать и то, как буде распространяться тепло.

Распространение тепла

Принцип переноса тепла от радиатора отопления без решетки изображен на рисунке. Основная идея в том, что воздух должен поступать снизу, проходить вдоль батареи, нагреваться, уходить вверх. Так и работает наше отопление. При выборе решетки или экрана, надо помнить об этом. Для нормальной циркуляции воздуха необходимо чтобы внизу был зазор, а в верху — не было крышки. В крайнем случае крышка должна иметь большую площадь перфорации.

Неплохой вариант — большие отверстия позволяют свободно двигаться воздуху

Но если посмотреть на многие из декоративных решеток, можно сразу сказать, что в помещении будет холодно. Особенно этим страдают решетки на радиаторы отопления в виде короба, которые имеют стенки со всех сторон. Если они очень ажурные, как на фото вверху, беды особой нет, но если сделаны из массива дерева (как на фото внизу), почти без перфорации или с минимальными отверстиями, будьте готовы к неэффективности отопления.

Сверху батарея закрыта солидным слоем древесины без отверстий

Дерево, конечно эстетичный материал, но обладает высокой теплоемкостью. Пока древесина не нагреется, в помещении будет холодно. А так как массив находится над радиатором и нет никаких отверстий для циркуляции, радиатор под такой решеткой будет горячим, но в помещении будет холодно.

Задачи и материалы

Чаще всего решетки на радиаторы отопления устанавливают для декорирования — далеко не все отопительные приборы выглядят привлекательно, а решетки делают, порой, очень красивые. Вторая задача, которую часто выполняют экраны на батареи, — прикрыть острые и жесткие грани. Это актуально, в семьях с детьми, особенно если установлены чугунные радиаторы старого образца, типа «гармошка». Форма у них тавмоопасная, да и вид непривлекательный, к месту они будут разве что в помещениях в стиле лофт.

Делают решетки на радиаторы отопления из разных материалов:

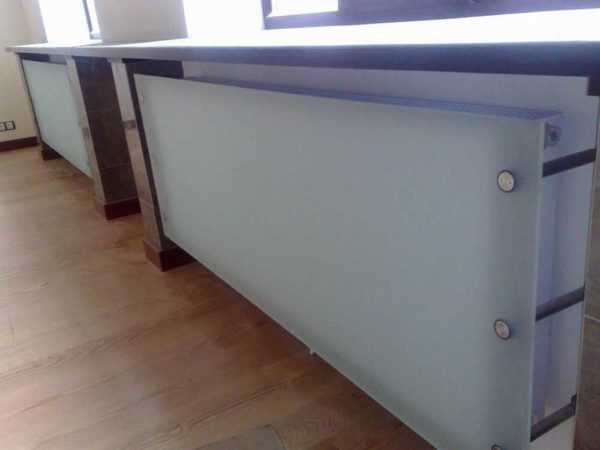

Экран для радиаторов из стекла

Используют при изготовлении декоративных решеток на радиаторы и более экзотические материалы. Например, бамбук и ротанг. Такие изделия более требовательны к интерьерам и встречаются нечасто.

Экран из ротанга на деревянной рамке

Есть еще комбинированные решетки. Чаще всего имеется деревянная рама, на которую натягивается какая-то декоративная сетка. Бамбуковые и ротанговые плетенки чаще всего на такую раму и крепятся. На деревянный каркас обычно монтируются и панели из МДФ и ХДФ.

Виды и формы

Кроме разных материалов, решетки на радиаторы отопления бывают разных конструкций. Все это вместе создает огромное количество вариантов.

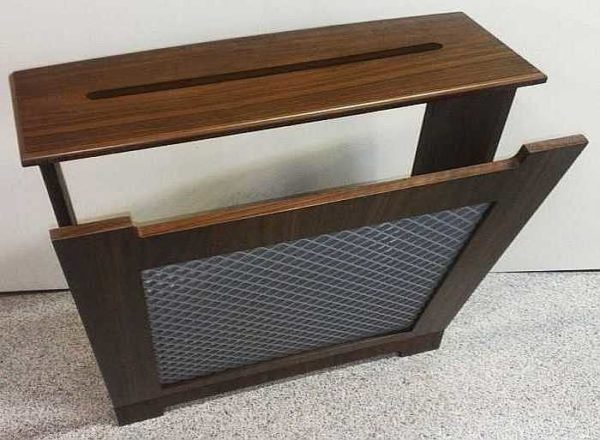

Приставная решетка-короб для радиатора

Это только основные виды экранов и решеток, закрывающих батареи отопления. Фантазия безгранична, бывают очень интересные модели, но они чаще всего делаются умельцами своими руками.

Самодельный экран — оригинальная идея

Часто важную роль при выборе экрана для радиатора играет цена. Разброс цен в этом сегменте более чем значительный — от 230 рублей за металлический навесной экран, до 8000 рублей за стеклянный. Некоторые цены приведены в таблице.

Особенности крепления

Решетки на радиаторы отопления должны монтироваться так, чтобы легко и быстро можно было получить доступ к отопительным приборам и трубам. Периодически, хотя бы два раза в год элементы системы отопления надо очищать от грязи и пыли, так что доступ необходим. К тому же время от времени возникают аварийные ситуации. В этом случае требуется быстрая реакция и откручивать крепеж бывает некогда. Потому, постарайтесь придумать такую систему крепления, которая позволяет одним движением снять экран.

Приставные и навесные

Проще всего с навесными или приставными экранами. Они снимаются/отодвигаются за секунды. А вот плоские, закрывающие радиаторы в нишах и экраны короба, которые крепятся к стене, самые проблематичные. Но и тут все решается просто. Закрепить короб к стене можно при помощи двух планок: одной на коробе, второй — на стене. Весь секрет в том, что планки верхнюю грань имеют скошенную (на рисунке видно). Та, которая прибивается на стену имеет уклон к стене, которая на коробе — скос имеет в сторону решетки. Когда короб устанавливается на место, получается что-то типа замка.

Как закрепить короб-экран для радиатора отопления на стене

Другой вариант — на одной из планок закрепить металлические пластины, на другой — магниты. Или к стене прикрепить не деревянную планку, а металлический уголок, например.

В случае с плоскими экранами решение может быть таким же — металлические пластины и магниты. Еще вариант — крючки и петли. Он просто реализуется, но не очень удобен в эксплуатации: пока попадешь в петли, приходится помучатся. Есть еще сложный в монтаже, но удобный способ: сделать экран по типу раздвижных дверей.

Раздвижные экраны для батарей отопления

Можно взять направляющие, которые продают для мебельных дверец, установить их, вставить экраны в соответствующие пазы. Если не планируете активно пользоваться нишей возле батареи, можно роликовые механизмы не ставить, но отодвигать будет сложно. Такой способ, кстати, можно применить и для решетки-короба. Его тогда можно прибивать к стене «намертво», а подвижной сделать переднюю стенку.

Интересные варианты оформления экранов для батарей: фото-идеи

Кроме технической стороны вопроса не менее важна эстетическая. Есть варианты решеток и экранов, которые являются скорее элементом дизайна, а не технической деталью. Некоторые из них есть в фото.

Декоративная панель, которая закрывает радиатор сама смотрится как произведение скульптора-авангардиста

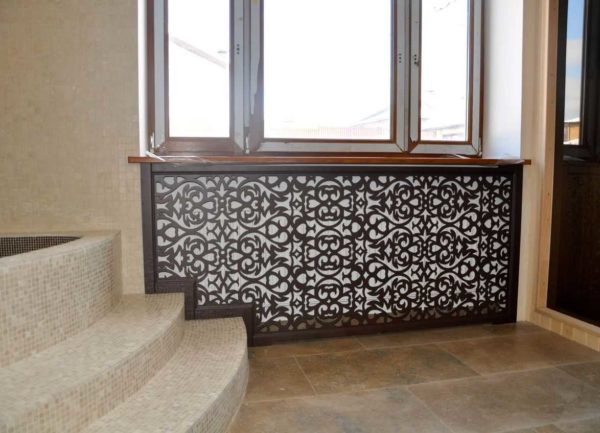

Выглядит как сундук из сказки. Это сделано при помощи лазерной резки

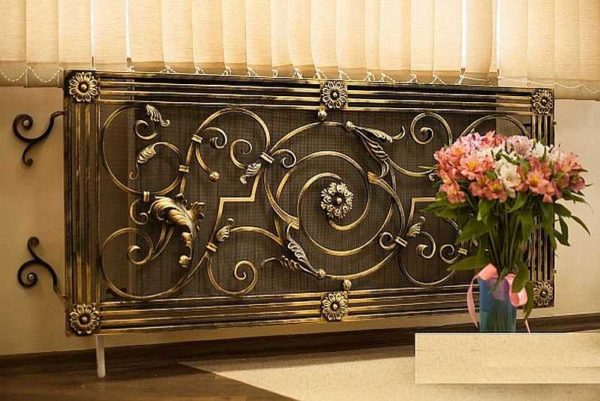

Ажур всегда смотрится привлекательно Вариант оформления решетки на радиаторы отопления в современном стиле

Сделать подсветку — оригинальная идея

Повторить рисунок на обоях — стильное решение

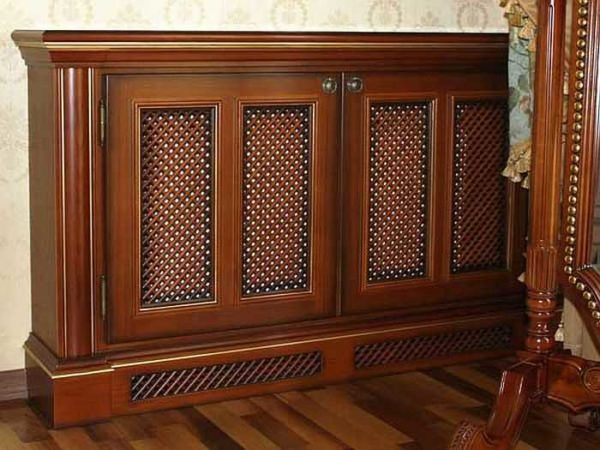

Сделать не просто приставной короб, а функциональную вещь

Стеклянные экраны могут быть с любым рисунком, хоть пейзаж, хоть орнамент, даже ваше личное фото

Стильный вариант металлического экрана для помещений в стиле минимализм и хай-тек

Источник

Крепление решетки на отопительный радиатор — как правильно установить

Отопительные батареи не всегда имеют эстетичный внешний вид. Особенно это актуально для старых массивных изделий, которые уже не поддаются реставрации. Чтобы скрыть радиаторы, используются специальные декоративные решетки. Они бывают разных видов, стилей, расцветок и рассчитаны на различный бюджет.

Принцип теплоснабжения помещения

Металлические экраны для радиаторов

Декор – это основная функция решеток для батареи. Но радиаторы используются для обогрева жилища, поэтому на пути не должно быть препятствий. Даже самые тонкие экраны понижают теплоотдачу, поэтому следует заранее выбирать изделия с малым процентом поглощенного тепла.

Воздух должен поступать на радиатор снизу, проходить вдоль него, нагреваться и уходить наверх. По такой системе будет обогреваться комната. Поэтому при выборе решетки для батареи нужно следить за тем, чтобы снизу был небольшой зазор, а в верхней части не было крышки. Возможен вариант, когда верхняя крышка имеет большую площадь перфорации.

Многие современные декоративные радиаторные решетки понижают теплоотдачу более чем на 20%. Особенно большой процент тепла теряют экраны в виде коробов, выполненные из массива дерева. Модели с минимальным количеством отверстий и малой площадью перфорации будут неэффективны в действии.

Экран дополнительно защищает радиатор от грязи. Пылевые частицы оседают на горячей батарее и разлагаются под воздействием высокой температуры. В результате окружающая атмосфера загрязняется продуктами разложения, что вредит здоровью людей, особенно аллергиков и астматиков. При установке решетки оседание пыли на радиаторы значительно уменьшается. Периодически нужно чистить экран с помощью тряпки или пылесоса.

Цели и материалы решеток

Принцип обогрева комнаты при помощи радиатора отопления

Кроме декоративной функции решетки выполняют защитную задачу. Они позволяют скрыть и закруглить острые и жесткие грани. Особенно это актуально, если в доме есть маленькие дети, которые могут травмироваться. Экраны на радиатор отопления также не дают возможности обжечься о горячие трубы.

Выполняются экраны из следующих материалов:

Можно встретить решетки на радиаторы из экзотических материалов – к ним относятся бамбук и ротанг. Они выполняют только декоративную роль и вписываются не в каждый интерьер, поэтому применяются редко. В продаже существуют и комбинированные модели. Классическим примером является деревянная рама, на которую натягивается декоративная сетка из другого материала (бамбук, панели из МДФ и ХДФ).

Преимущества и недостатки разных материалов

Деревянные экраны для радиаторов обладают высокой степенью теплоотдачи

Деревянные модели имеют следующие положительные качества:

На стеклянный экран можно нанести любой рисунок, подходящий под интерьер

Стеклянные экраны используются нечасто. Но они имеют следующие плюсы:

К минусам стеклянных моделей можно отнести хрупкость. Дешевые изделия могут изготавливаться из тонкого стекла, из-за чего их можно случайно разбить. Качественные дорогостоящие экраны выполняются из прочного материала, который практически невозможно повредить.

Пластиковые экраны отличаются простотой ухода, а так же невысокой стоимостью

Преимущества пластиковых моделей следующие:

К плюсам металлических экранов можно отнести стойкость к скачкам температуры и простота монтажа

Плюсы металлических моделей:

К недостаткам металла можно отнести сложность самостоятельного изготовления. В таком случае лучше купить готовую модель или заказать по индивидуальным размерам и характеристикам.

Остальные материалы практически не используются.

Разновидности экранов

Экран в виде короба используют не часто из-за большого процента теплопотерь

Классификация решеток на радиаторы отопления производится также по конструкции. Каждый вид используется под свой тип батареи и рассчитан на разные способы установки.

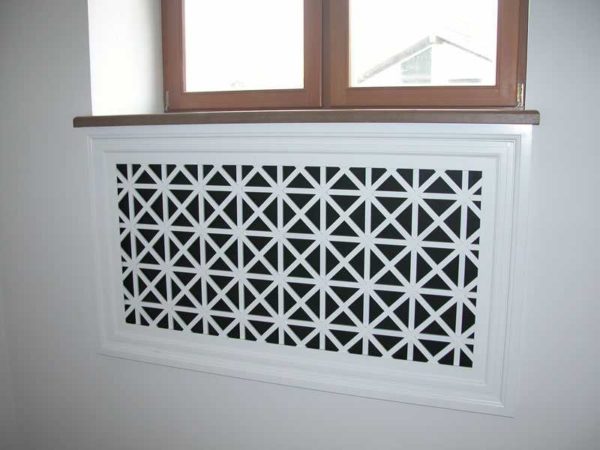

Плоские экраны применяются, если радиатор монтируется в нише. Тогда плоскую панель фиксируют на бруски, которые крепятся по периметру ниши. Аналогичным образом на специальные штыри крепятся стеклянные решетки. Такие виды экранов называются «фасадами».

Навесные решетки бывают двух видов – с крышкой в верхней части и без нее. Первые ставятся на батареи вида «гармошка», которые выступают за подоконник. Форма верхней крышки делается такой, чтобы решетка могла фиксироваться на радиаторе. Изделия без крышки крепятся за верхний коллектор радиатора на крючки, которые фиксируются на лицевой панели.

Коробы используются нечасто из-за большого процента теплопотерь. Циркуляция воздуха в подобных моделях затруднена. Необходимы, если требуется закрыть боковые части батареи. По способу фиксации выделяют коробы, которые могут стоять без опоры на специальных ножках, и требующие крепления на стене.

Особенности фиксации

Крепление короба-экрана для радиатора отопления на стене

Основное требование к решеткам на радиаторы – возможность быстрого доступа к отопительными приборам и трубам. Это связано с необходимостью периодического очищения элементов отопления от пыли и грязи. Рекомендуется делать чистку два раза в год. Также случаются аварийные ситуации, при которых мастер должен иметь простой доступ к вышедшему из строя участку. Важно заранее продумать такую систему фиксации, чтобы без сложностей можно было снять экран при необходимости.

Такому требованию соответствуют навесные и приставные экраны. Они снимаются за несколько секунд и так же быстро устанавливаются. Проблемы возникают с плоскими и закрывающими радиаторами, а также коробами. Такие модели рекомендуется крепить к стене на две планки – одна на коробе, а вторая на стене. Верхняя грань должна быть скошенной в сторону решетки. При установке решетки эта часть выполняет роль замка, который несложно снять при необходимости.

Есть и другой вариант установки. На одну планку можно поставить металлические элементы (например, пластины), а на другую магниты. Тогда проблем со снятием и установкой решеток не будет.

Плоские экраны могут фиксироваться и на крючки либо петли. Сделать их просто, но могут возникнуть сложности при установке с попаданием в петлю. Иногда ставят и декоративный вариант решеток с раздвижными дверьми.

Самостоятельное изготовление решетки

Схема изготовления экрана для радиатора своими руками

Магазины предлагают огромный ассортимент экранов из разных материалов, с различными формами, вариантами исполнения и расцветками. Но при желании можно самостоятельно сделать декоративную решетку своими руками. Работа несложная, все необходимые материалы можно купить в любом строительном магазине. Профессионального оборудования не требуется.

Чтобы создать экран на батарею, потребуется следующий инструмент:

Первый этап – это измерение. Необходимо замерить высоту и ширину радиатора. К каждому полученному значению следует добавить по 1

Из металла можно сделать решетку для экрана или же каркас полностью

0 см. К высоте можно прибавить чуть меньше – 5 см. Далее замеряется глубина батареи, и к ее величине добавляется 2,5 см. Аналогичным образом измеряется размер будущей крышки. Ее финальные габариты должны превышать размеры боковин на 2-3 см.

Нарезка деталей. Лицевая часть создается из листов МДФ или ДСП. Из них вырезаются прямоугольные детали шириной примерно 11 см. В зонах прикосновения следует сделать углы по 45° для удобства соединения.

На задней части устанавливается отражатель из металла. Размеры должны быть примерно такими же, как у декоративной крышки. Он позволяет уменьшить потери тепла и направить инфракрасные волны в центр помещения.

Далее ставится листовая стальная сетка. Она выполняет роль каркаса, на который потом собираются все ранее вырезанные элементы.

После того как решетка собрана, можно производить установку на батарею.

Если нет возможности самостоятельно сделать экран, можно оформить заказ по индивидуальным размерам.

Источник

Решетки на батарею: виды, размеры, монтаж

При оформлении квартир важно продумать каждый элемент декора, его соответствие выбранному стилю. Гармонично подобранные предметы создают уют и благоприятное впечатление.

Если с дизайном поверхностей всё предельно понятно, то декорирование радиаторов может сбалансировать или наоборот внести дисгармонию в интерьер. Поэтому к оформлению приборов отопления нужно подойти с не меньшей ответственностью.

Редкий современный ремонт не обходится без декорирования батарей решётками. Они выполняются из пластика, дерева и металла, имеют различную фактуру резьбы или сетки.

Посмотрите видео о декоративных решетках для радиатора отопления

Функции декоративных решёток для батарей

• защита от механического воздействия;

• ограничение доступа к горячим трубам и острым предметам (особо актуально в жилищах, где проживают дети).

Преимущества декоративных решёток для батарей

• не препятствуют циркуляции воздуха;

• предотвращают накопление пыли;

• дают возможность создавать дизайн, соответствующий стилю;

• выполненный каркас из теплопроводного материала сможет увеличить теплоотдачу;

• предотвращают от получения травм острыми элементами;

• хорошо маскируют устаревшие модели батарей;

Недостатки чаще касаются не самой конструкции, а материала. Поэтому перед покупкой следует изучить все минусы.

Минусы декоративных решеток для радиаторов

• При использовании пластика возможна деформация поверхности от механического или температурного воздействия. К тому же ультрафиолет влияет на цвет решётки. Сам материал нельзя назвать экологическим. При нагревании пластик, особенно плохого качества, способен выделять токсические вещества. Да и статические качества на низком уровне.

• Металлическая конструкция опасна только острыми элементами, поэтому следует избегать подобных конструктивных решений. Ещё один недостаток металла – это трудоёмкость подгона под определённый радиатор.

• Независимо от материала конструкция может оказаться неэффективной в случае неправильного оформления вентиляционных отверстий. Если они слишком малы или преобладает глухая поверхность, тепло не сможет полноценно проникать сквозь решётку. Рекомендуется при покупке или самостоятельной изготовке конструкции учитывать этот нюанс.

Критерии выбора декоративной решётки для радиатора отопления

• Приглядный вид без ограничения функционального предназначения.

• Возможность без особых усилий производить влажную уборку.

• Конструкция должна иметь прочные крепления.

• Безопасная эксплуатация напрямую зависит от конфигурации защитного экрана и отсутствия острых элементов.

• Материал и короб не должны препятствовать теплообмену.

Виды декоративных решеток

По видам декоративные решётки бывают:

— навесные конструкции с верхней съемной крышкой, чаще применяемые для радиаторов, выступающих за границы подоконника;

— навесные без крышки, фиксирующиеся на приборах отопления без выступа за подоконник;

— каркасные, изготовленные в виде короба, полностью маскирующие размещение батареи;

— плоские, которые чаще крепятся в нишах.

Материалы, используемые для производства решёток

Особенности использования декоративных решёток для радиаторов.

• Стену за отопительным прибором лучше обшить фольгой для увеличения теплоотдачи.

• Спальные и детские комнаты рекомендуется оснащать решётками из натуральных материалов.

• При выборе конструкции следует уделить внимание её быстрой разборке. Это важно при обнаружении течи и быстрому устранению неполадки без существенных повреждений конструкции и элементов крепления.

• Нельзя заставлять решётку предметами мебели и декора, так как будет нарушена циркуляция воздуха.

• Расстояние от конструкции до труб радиатора не должна быть меньше 3 см.

• Использовать декоративную решётку в качестве сушилки или других целях запрещается.

Изготовление решетки на батарею своими руками

Описание конструкции: трёхсторонний короб, имеющий крышку сверху и ножки внизу.

• Разметка: за основу берутся высота и ширина радиатора. К высоте добавляется 5 см, к ширине 10 см. Это и есть параметры передней панели экрана. Её можно сделать из стальной сетки. Для боковых сторон используется МДФ. Высота их идентична высоте передней панели, а глубина составит глубину радиатора плюс 3 см. Крышка может иметь соответствующие параметры, но для удобства обслуживания рекомендуется увеличить выступ за решёткой на 1,5 см.

• Вырезка производится согласно полученным размерам, после чего все углы срезаются в овальную форму.

• Каркас выполняется из деревянного бруса, предварительно обработанного антисептиком и грунтовкой.

• На каркас собираются боковые стороны и передняя панель. Крепление осуществляется с помощью саморезов.

• К верхнему брусу крепятся рояльные петли, после чего к ним прикручивается крышка.

• Полученный короб нужно скрыть акриловым лаком и дать просохнуть.

Стальную сетку при необходимости выкрасить в нужный тон.

• Заднюю стенку за радиатором обшить фольгированным материалом.

• Установить решётку. Если каркас неустойчив, рекомендуется по боковым сторонам дополнительно закрепить его к стенке с помощью кронштейнов или крючков. Нижнюю часть можно оснастить регулировочным ножками.

Разбираться конструкция должна быстро и просто для лёгкого обслуживания и осуществления ремонта при необходимости.

Фальш стена I Прячем батарею плюс утепляем стену

Экраны на батареи отопления

Крепление решетки на отопительный радиатор — как правильно установить

Отопительные батареи не всегда имеют эстетичный внешний вид. Особенно это актуально для старых массивных изделий, которые уже не поддаются реставрации. Чтобы скрыть радиаторы, используются специальные декоративные решетки. Они бывают разных видов, стилей, расцветок и рассчитаны на различный бюджет.

Принцип теплоснабжения помещения

Металлические экраны для радиаторов

Декор – это основная функция решеток для батареи. Но радиаторы используются для обогрева жилища, поэтому на пути не должно быть препятствий. Даже самые тонкие экраны понижают теплоотдачу, поэтому следует заранее выбирать изделия с малым процентом поглощенного тепла.

Воздух должен поступать на радиатор снизу, проходить вдоль него, нагреваться и уходить наверх. По такой системе будет обогреваться комната. Поэтому при выборе решетки для батареи нужно следить за тем, чтобы снизу был небольшой зазор, а в верхней части не было крышки. Возможен вариант, когда верхняя крышка имеет большую площадь перфорации.

Многие современные декоративные радиаторные решетки понижают теплоотдачу более чем на 20%. Особенно большой процент тепла теряют экраны в виде коробов, выполненные из массива дерева. Модели с минимальным количеством отверстий и малой площадью перфорации будут неэффективны в действии.

Экран дополнительно защищает радиатор от грязи. Пылевые частицы оседают на горячей батарее и разлагаются под воздействием высокой температуры. В результате окружающая атмосфера загрязняется продуктами разложения, что вредит здоровью людей, особенно аллергиков и астматиков. При установке решетки оседание пыли на радиаторы значительно уменьшается. Периодически нужно чистить экран с помощью тряпки или пылесоса.

Цели и материалы решеток

Принцип обогрева комнаты при помощи радиатора отопления

Кроме декоративной функции решетки выполняют защитную задачу. Они позволяют скрыть и закруглить острые и жесткие грани. Особенно это актуально, если в доме есть маленькие дети, которые могут травмироваться. Экраны на радиатор отопления также не дают возможности обжечься о горячие трубы.

Выполняются экраны из следующих материалов:

Применение деревянного экрана для батареи отопления

Экран из стекла для радиатора отопления

Можно встретить решетки на радиаторы из экзотических материалов – к ним относятся бамбук и ротанг. Они выполняют только декоративную роль и вписываются не в каждый интерьер, поэтому применяются редко. В продаже существуют и комбинированные модели. Классическим примером является деревянная рама, на которую натягивается декоративная сетка из другого материала (бамбук, панели из МДФ и ХДФ).

Преимущества и недостатки разных материалов

Деревянные экраны для радиаторов обладают высокой степенью теплоотдачи

Деревянные модели имеют следующие положительные качества:

На стеклянный экран можно нанести любой рисунок, подходящий под интерьер

Стеклянные экраны используются нечасто. Но они имеют следующие плюсы:

К минусам стеклянных моделей можно отнести хрупкость. Дешевые изделия могут изготавливаться из тонкого стекла, из-за чего их можно случайно разбить. Качественные дорогостоящие экраны выполняются из прочного материала, который практически невозможно повредить.

Пластиковые экраны отличаются простотой ухода, а так же невысокой стоимостью

Преимущества пластиковых моделей следующие:

К плюсам металлических экранов можно отнести стойкость к скачкам температуры и простота монтажа

Плюсы металлических моделей:

К недостаткам металла можно отнести сложность самостоятельного изготовления. В таком случае лучше купить готовую модель или заказать по индивидуальным размерам и характеристикам.

Остальные материалы практически не используются.

Разновидности экранов

Экран в виде короба используют не часто из-за большого процента теплопотерь

Классификация решеток на радиаторы отопления производится также по конструкции. Каждый вид используется под свой тип батареи и рассчитан на разные способы установки.

Плоские экраны применяются, если радиатор монтируется в нише. Тогда плоскую панель фиксируют на бруски, которые крепятся по периметру ниши. Аналогичным образом на специальные штыри крепятся стеклянные решетки. Такие виды экранов называются «фасадами».

Навесные решетки бывают двух видов – с крышкой в верхней части и без нее. Первые ставятся на батареи вида «гармошка», которые выступают за подоконник. Форма верхней крышки делается такой, чтобы решетка могла фиксироваться на радиаторе. Изделия без крышки крепятся за верхний коллектор радиатора на крючки, которые фиксируются на лицевой панели.

Коробы используются нечасто из-за большого процента теплопотерь. Циркуляция воздуха в подобных моделях затруднена. Необходимы, если требуется закрыть боковые части батареи. По способу фиксации выделяют коробы, которые могут стоять без опоры на специальных ножках, и требующие крепления на стене.

Особенности фиксации

Крепление короба-экрана для радиатора отопления на стене

Основное требование к решеткам на радиаторы – возможность быстрого доступа к отопительными приборам и трубам. Это связано с необходимостью периодического очищения элементов отопления от пыли и грязи. Рекомендуется делать чистку два раза в год. Также случаются аварийные ситуации, при которых мастер должен иметь простой доступ к вышедшему из строя участку. Важно заранее продумать такую систему фиксации, чтобы без сложностей можно было снять экран при необходимости.

Такому требованию соответствуют навесные и приставные экраны. Они снимаются за несколько секунд и так же быстро устанавливаются. Проблемы возникают с плоскими и закрывающими радиаторами, а также коробами. Такие модели рекомендуется крепить к стене на две планки – одна на коробе, а вторая на стене. Верхняя грань должна быть скошенной в сторону решетки. При установке решетки эта часть выполняет роль замка, который несложно снять при необходимости.

Есть и другой вариант установки. На одну планку можно поставить металлические элементы (например, пластины), а на другую магниты. Тогда проблем со снятием и установкой решеток не будет.

Плоские экраны могут фиксироваться и на крючки либо петли. Сделать их просто, но могут возникнуть сложности при установке с попаданием в петлю. Иногда ставят и декоративный вариант решеток с раздвижными дверьми.

Самостоятельное изготовление решетки

Схема изготовления экрана для радиатора своими руками

Магазины предлагают огромный ассортимент экранов из разных материалов, с различными формами, вариантами исполнения и расцветками. Но при желании можно самостоятельно сделать декоративную решетку своими руками. Работа несложная, все необходимые материалы можно купить в любом строительном магазине. Профессионального оборудования не требуется.

Чтобы создать экран на батарею, потребуется следующий инструмент:

Первый этап – это измерение. Необходимо замерить высоту и ширину радиатора. К каждому полученному значению следует добавить по 1

Из металла можно сделать решетку для экрана или же каркас полностью

0 см. К высоте можно прибавить чуть меньше – 5 см. Далее замеряется глубина батареи, и к ее величине добавляется 2,5 см. Аналогичным образом измеряется размер будущей крышки. Ее финальные габариты должны превышать размеры боковин на 2-3 см.

Нарезка деталей. Лицевая часть создается из листов МДФ или ДСП. Из них вырезаются прямоугольные детали шириной примерно 11 см. В зонах прикосновения следует сделать углы по 45° для удобства соединения.

На задней части устанавливается отражатель из металла. Размеры должны быть примерно такими же, как у декоративной крышки. Он позволяет уменьшить потери тепла и направить инфракрасные волны в центр помещения.

Далее ставится листовая стальная сетка. Она выполняет роль каркаса, на который потом собираются все ранее вырезанные элементы.

После того как решетка собрана, можно производить установку на батарею.

Если нет возможности самостоятельно сделать экран, можно оформить заказ по индивидуальным размерам.

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Декоративные решетки на радиаторы отопления: виды и рекомендации, какие лучше купить

Экраны на батареи отопления

Не всегда батареи радуют своим внешним видом. Некоторые модели вызывают горячее желание спрятать их. Один из вариантов решения проблемы — решетки на радиаторы отопления. Вариантов масса, на разный кошелек, в разных видах и стилях.

Немного о теплотехнике и решетках на батареи

Даже если решетки на радиаторы нужны вам для декорирования, не стоит забывать о том, что батареи должны обогревать помещение. Любой экран снижает теплоотдачу, даже самый ажурный и тонкий. Другой вопрос, что один понизит количество передаваемого тепла на 10-15%, а другой — на все 60% или даже больше. Вряд ли вам захочется сидеть в красивом, но холодном помещении, так что при выборе декоративной решетки надо учитывать и то, как буде распространяться тепло.

Принцип переноса тепла от радиатора отопления без решетки изображен на рисунке. Основная идея в том, что воздух должен поступать снизу, проходить вдоль батареи, нагреваться, уходить вверх. Так и работает наше отопление. При выборе решетки или экрана, надо помнить об этом. Для нормальной циркуляции воздуха необходимо чтобы внизу был зазор, а в верху — не было крышки. В крайнем случае крышка должна иметь большую площадь перфорации.

Неплохой вариант — большие отверстия позволяют свободно двигаться воздуху

Но если посмотреть на многие из декоративных решеток, можно сразу сказать, что в помещении будет холодно. Особенно этим страдают решетки на радиаторы отопления в виде короба, которые имеют стенки со всех сторон. Если они очень ажурные, как на фото вверху, беды особой нет, но если сделаны из массива дерева (как на фото внизу), почти без перфорации или с минимальными отверстиями, будьте готовы к неэффективности отопления.

Сверху батарея закрыта солидным слоем древесины без отверстий

Дерево, конечно эстетичный материал, но обладает высокой теплоемкостью. Пока древесина не нагреется, в помещении будет холодно. А так как массив находится над радиатором и нет никаких отверстий для циркуляции, радиатор под такой решеткой будет горячим, но в помещении будет холодно.

Задачи и материалы

Чаще всего решетки на радиаторы отопления устанавливают для декорирования — далеко не все отопительные приборы выглядят привлекательно, а решетки делают, порой, очень красивые. Вторая задача, которую часто выполняют экраны на батареи, — прикрыть острые и жесткие грани. Это актуально, в семьях с детьми, особенно если установлены чугунные радиаторы старого образца, типа «гармошка». Форма у них тавмоопасная, да и вид непривлекательный, к месту они будут разве что в помещениях в стиле лофт.

Делают решетки на радиаторы отопления из разных материалов:

Самая распространенная форма, а рисунок может быть любым

Ковка очень красива

Дерево всегда смотрится солидно

Ажурные декоративные решетки на батареи делают обычно из МДФ и ХДФ

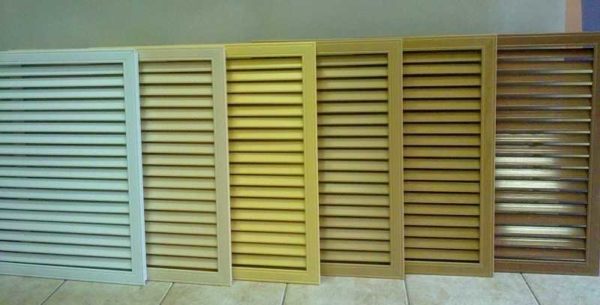

Пластик хорошо моется, долговечен и неприхотлив

Экран для радиаторов из стекла

Используют при изготовлении декоративных решеток на радиаторы и более экзотические материалы. Например, бамбук и ротанг. Такие изделия более требовательны к интерьерам и встречаются нечасто.

Экран из ротанга на деревянной рамке

Есть еще комбинированные решетки. Чаще всего имеется деревянная рама, на которую натягивается какая-то декоративная сетка. Бамбуковые и ротанговые плетенки чаще всего на такую раму и крепятся. На деревянный каркас обычно монтируются и панели из МДФ и ХДФ.

Виды и формы

Кроме разных материалов, решетки на радиаторы отопления бывают разных конструкций. Все это вместе создает огромное количество вариантов.

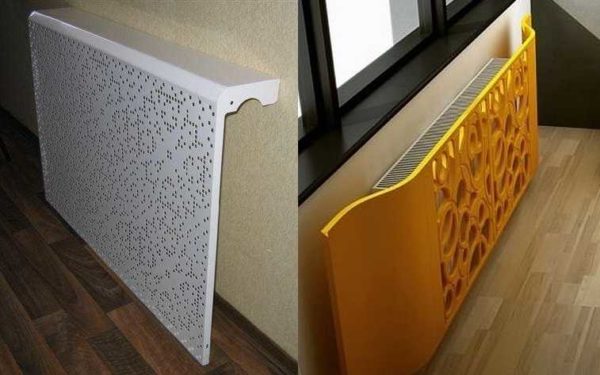

Плоские экраны устанавливают если радиатор спрятан в нише

Приставная решетка-короб для радиатора

Это только основные виды экранов и решеток, закрывающих батареи отопления. Фантазия безгранична, бывают очень интересные модели, но они чаще всего делаются умельцами своими руками.

Самодельный экран — оригинальная идея

Часто важную роль при выборе экрана для радиатора играет цена. Разброс цен в этом сегменте более чем значительный — от 230 рублей за металлический навесной экран, до 8000 рублей за стеклянный. Некоторые цены приведены в таблице.

Особенности крепления

Решетки на радиаторы отопления должны монтироваться так, чтобы легко и быстро можно было получить доступ к отопительным приборам и трубам. Периодически, хотя бы два раза в год элементы системы отопления надо очищать от грязи и пыли, так что доступ необходим. К тому же время от времени возникают аварийные ситуации. В этом случае требуется быстрая реакция и откручивать крепеж бывает некогда. Потому, постарайтесь придумать такую систему крепления, которая позволяет одним движением снять экран.

Приставные и навесные

Проще всего с навесными или приставными экранами. Они снимаются/отодвигаются за секунды. А вот плоские, закрывающие радиаторы в нишах и экраны короба, которые крепятся к стене, самые проблематичные. Но и тут все решается просто. Закрепить короб к стене можно при помощи двух планок: одной на коробе, второй — на стене. Весь секрет в том, что планки верхнюю грань имеют скошенную (на рисунке видно). Та, которая прибивается на стену имеет уклон к стене, которая на коробе — скос имеет в сторону решетки. Когда короб устанавливается на место, получается что-то типа замка.

Как закрепить короб-экран для радиатора отопления на стене

Другой вариант — на одной из планок закрепить металлические пластины, на другой — магниты. Или к стене прикрепить не деревянную планку, а металлический уголок, например.

В случае с плоскими экранами решение может быть таким же — металлические пластины и магниты. Еще вариант — крючки и петли. Он просто реализуется, но не очень удобен в эксплуатации: пока попадешь в петли, приходится помучатся. Есть еще сложный в монтаже, но удобный способ: сделать экран по типу раздвижных дверей.

Раздвижные экраны для батарей отопления

Можно взять направляющие, которые продают для мебельных дверец, установить их, вставить экраны в соответствующие пазы. Если не планируете активно пользоваться нишей возле батареи, можно роликовые механизмы не ставить, но отодвигать будет сложно. Такой способ, кстати, можно применить и для решетки-короба. Его тогда можно прибивать к стене «намертво», а подвижной сделать переднюю стенку.

Интересные варианты оформления экранов для батарей: фото-идеи

Кроме технической стороны вопроса не менее важна эстетическая. Есть варианты решеток и экранов, которые являются скорее элементом дизайна, а не технической деталью. Некоторые из них есть в фото.

Декоративная панель, которая закрывает радиатор сама смотрится как произведение скульптора-авангардиста

Выглядит как сундук из сказки. Это сделано при помощи лазерной резки

Ажур всегда смотрится привлекательно

Вариант оформления решетки на радиаторы отопления в современном стиле

Сделать подсветку — оригинальная идея

Повторить рисунок на обоях — стильное решение

Сделать не просто приставной короб, а функциональную вещь

Стеклянные экраны могут быть с любым рисунком, хоть пейзаж, хоть орнамент, даже ваше личное фото

Стильный вариант металлического экрана для помещений в стиле минимализм и хай-тек

Источник
