Рулевой демпфер что это
Рулевой демпфер зачем он нужен и как его установить. Стоимость и критерии выбора.
…Что такое рулевой демпфер знают не многие, скажем больше, многим этого и не надо. Видимо поэтому, это не столь распространенный и обязательный элемент в рулевом управлении автомобиля.
Зачем нужен рулевой демпфер
Если затронуть вопрос о том, зачем нужен рулевой демпфер, то его задачами, прежде всего, являются поглощения резких и незначительных ударов рулевого управления от проезда автомобиля по неровностям дороги. Демпфер это своеобразный буфер, который поглощает удары, передающиеся на рулевое колесо от колес, через рулевое управление. Если помните, то при проезде через неровности, все ямки и камни, «откликаются» перемещением рулевого колеса и дополнительными колебательными усилиями на ваших руках и пальцах, которые держат его. Именно для гашения таких колебаний на рулевом колесе и устанавливается рулевой демпфер.
Второстепенной задачей рулевого демпфера является возвращение руля в 0 градус, то есть удержание прямолинейного движения на автомобиле. Это является отчасти плюсом, отчасти минусом. Да, нам станет легче удержать прямолинейное направление движения машины, но и оперативно управлять рулем, изменять быстро траекторию движения, станет сложнее, особенно если у нас нет электро или гидроусилителя.
Фактически рулевой демпфер представляет из себя амортизатор, одно- или двух- стороннего действия. В случае если амортизатор одностороннего действия, в дополнение к нему идет пружина. Такая сборка очень сильно напоминает по своему исполнению и работе стойку, применяемую в подвеске автомобиля.
На какие машины ставится рулевой демпфер
Из описанного выше можно сделать практический вывод, для каких автомобилей подойдет и даже незаменим этот самый рулевой демпфер.
Прежде всего, это автомобили, которые часто ездят по неровным дорогам. Здесь, большая часть читателей, ехидно усмехнется, и скажет о том, что такой демпфер показан всем автомобилям в нашей стране. Но если говорить серьезно, то это конечно полноценные джипы и тяжелые автомобили, где усилия значительны и утомляемость рук от постоянной тряски повышена. И так, после того как выяснили для чего нужен рулевой демпфер и на какие машины он обычно ставится рассмотрим вариант его установки на машину.
Как установить рулевой демпфер (пример и правила монтажа)
Обычно монтаж рулевого демпфера производится между подвижными рулевыми тягами, идущими от колес и неподвижными элементами, это может быть кузов, рама или мост. В данном случае приведем пример монтажа рулевого демпфера на автомобиль «УАЗ», между тягой и кузовом. Вариант не совсем удачный, так как главным правилом при установке будет, минимальное перемещение деталей друг относительно друга, на которые будет установлен демпфер. Все дело в том, что если мы поставим демпфер между кузовом и тягой в том месте, где ход кузова относительно тяги максимален, то демпфер, за счет своей жесткости, будет подтягивать рулевую тягу и соответственно подруливать машиной, при проезде неровностей в одну из сторон, что недопустимо. Также в случае такой установки возможно будет наблюдаться постоянное изменение угла между осью демпфера и плоскостями деталей к которым он крепится. Еще одно правило, что демпфер не должен ограничивать повороты из стороны в сторону, то есть предельные углы поворота должны остаться без изменений. Ну и конечно должен быть надежно закреплен на своем месте.
Стоимость покупки рулевого демпфера и критерии выбора
Стоимость рулевого демпфера составляет от 70 долларов и выше. В цене может быть заложена поправка на бренд изделия или применяемость для конкретного автомобиля. Также на стоимость повлияет и исполнение, с пружиной или нет. А теперь более подробно об основных операциях установки рулевого демпфера.
Одним из основных критериев при выборе демпфера стоит учитывает его усилие, которое регламентируется для каждого из изделий представленных на рынке. Так если у нас обычный внедорожник порядка 2,5-3 тонн, то эта одна группа демпферов, если машина превышает 3 тонны то другая. Обратим на это внимание, когда будем покупать рулевой демпфер для установки.
Зачем нужен рулевой демпфер в автомобиле: что даёт и почему важен
Рулевой демпфер – важный элемент безопасности управления автомобиля и мотоцикла, наиболее часто встречающийся на последнем, но который также можно увидеть на внедорожниках. В частности, используется на внедорожниках, оснащенных неразрезной передней осью, подготовленных для преодоления сложного рельефа направлений, на которых нет дорог. Впрочем, демпфер руля может ставиться и на легковые автомобили, например, он стоит на Лада Гранта и некоторые другие легковые модели.
Зачем нужен рулевой демпфер?
Цель этого демпфера – гашение поперечных колебаний элементов рулевого управления, которые могут привести к опасным последствиям.
Если широко взять необходимость использования устройства на некоторых типах автомобилей (мы говорим про подготовленные для серьезного внедорожья джипы), то можно сказать следующее: элемент способен поглотить резкие, внезапные, а оттого крайне нежелательные колебания рулевых тяг в плоскости, которые могут возникать после проезда автомобиля по неровностям дороги (бездорожья), которые могут передавать значительные ударные нагрузки на элементы рулевого управления и фронтальную ось.
Как видно на фото выше, демпфер рулевого управления установлен между передними колесами поперечно и горизонтально, что полностью отличается от обычного амортизатора. Принцип его работы точно такой же, как и у каждого амортизатора на колесе, но задача у него другая.
Для чего используется рулевой демпфер?
Таким образом, рулевой демпфер можно представить как своеобразный амортизатор, работающий в горизонтальной плоскости (которым он является с технической точки зрения). Но зачем он нужен?
В частности, если мы берем основную цель применения горизонтально расположенного демпфирующего элемента, можно сказать следующее: основным предназначением демпфера является гашение нежелательных колебаний элементов рулевого управления, которые могут сильно мешать управлению машиной из-за накопления водителем усталости, а также влиять на износ элементов подвески и рулевого управления, а также других частей автомобиля, в частности шин.
Особенно актуально его применение на неровностях, которые во время их проезда на автомобиле откликаются подергиванием, перемещением рулевого колеса из стороны в сторону. С ними приходится бороться водителю, зачастую ставя под угрозу безопасность движения на автомобиле.
Также частью работы рулевого демпфера является возвращение руля в исходное положение с целью удержания автомобиля в прямолинейном движении.
Но, пожалуй, самая важная часть работы демпфера – это повышение курсовой устойчивости автомобиля при движении по асфальтированным дорогам и избежание такого явления, как шимми (он же воблинг, на сленге – «расколбас»), – самопроизвольных колебаний передних колес при рулении, возникающих из-за люфтов крепления, деформации опоры колеса и боковых колебаний транспортного средства – явления негативного и крайне опасного:
Видео взято с YouTube-канала «Rare Parts Inc»
Как видите, при этом явлении колеса, рулевое, подвеска начинают бесконтрольно ходить в горизонтальной плоскости, наращивая амплитуду и норовя развернуть автомобиль вокруг своей оси. Управлять машиной, попавшей в такое состояние, практически невозможно.
Вызывается явление шимми при наезде на препятствие или после попадания одного из передних колес в яму. Исключить или минимизировать отрицательное поведение передней подвески может как раз установка рулевого демпфера, который также называют демпфером шимми. Именно он будет гасить все колебания, которые будут в последующем возникать между рулевыми тягами и мостом.
Отсюда можно сделать несколько важных выводов, чтобы ваш внедорожник не попадал в подобные ситуации:
1. Джиперам важно следить за исправностью передней подвески и рулевого управления;
2. Следить за исправностью рулевого демпфера;
3. Не производить несанкционированных изменений в элементы рулевого и подвеску автомобиля (тюнинг).
Принцип действия рулевого демпфера
Рулевой демпфер. Зачем он нужен.
На примере первого отечественного рулевого демпфера на УАЗ, разработанного и произведенного по заказу Ульяновской компании автокомплектующих для внедорожников Autogur73
Демпфер — от англоязычного глагола damp, которое переводиться не иначе, как «гасить». Прямой функцией гасителя, как его ещё называют, является смягчение колебаний руля. Попадание колес в ямы или пересечение нервной, каменистой местности отдается встрясками и ударами, проходящими через систему рулевого управления. Это уменьшает степень контроля за автомобилем, а также заставляет водителя прикладывать существенные усилия, чтобы удержать руль в нужном положении.
Демпфер — это своеобразный буфер, который поглощает удары от бугров и ям, колейности или грейдера, передающееся на рулевое колесо от колес, через рулевое управление. Именно для гашения таких колебаний на рулевом колесе и устанавливается рулевой демпфер.
Второстепенной задачей рулевого демпфера является возвращение руля в нулевой градус, то есть удержания прямолинейного движения автомобиля.
По своей конструкции демпфер – двухтрубный амортизатор, имеющий возможность работать в горизонтальном положении. Простота конструктива определяет хороший ресурс и относительно невысокую цену этого изделия.
На какие автомобили устанавливается рулевой демпфер.
Прежде всего, это автомобили, которые часто ездят по неровным дорогам. Это полноценные джипы и тяжелые автомобили, где усилия значительны и утомляемость рук от постоянной тряски повышена. На большинстве зарубежных рамных внедорожников демпфер установлен изначально. На отечественные УАЗы его нужно ставить самостоятельно. При установке на внедорожник увеличенных колес, установка демпфера, является практически необходимой, так как тяжелые колеса имеют хорошую инерцию и обеспечивают очень сильную отдачу в руль.

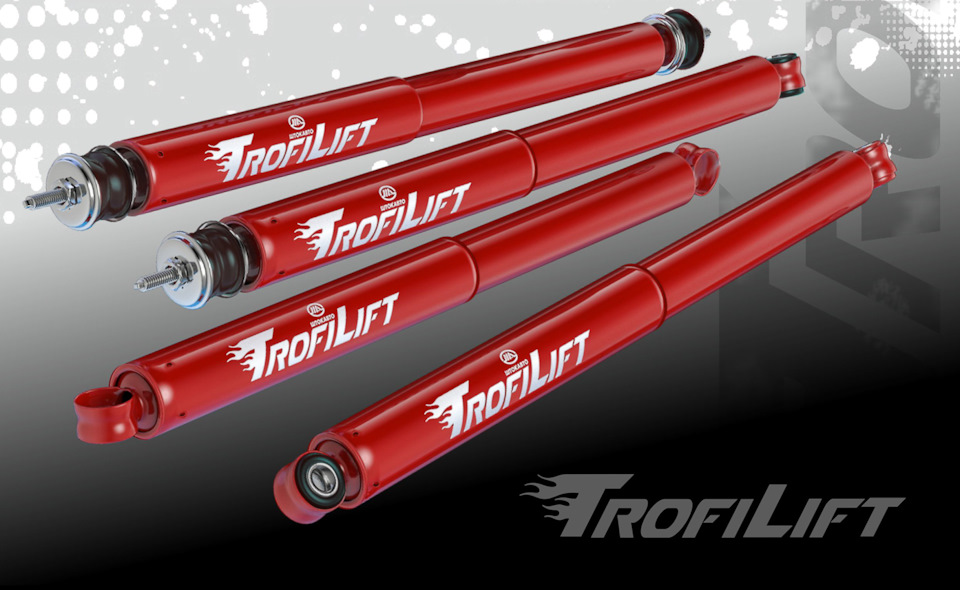

Купить и установить демпфер TrofiLift стоит в случае, если Вы:
— часто эксплуатируете автомобиль на бездорожье;
— желаете повысить комфорт вождения и снизить степень усталости рук;
— заинтересованы в курсовой устойчивости автомобиля;
— установили колеса повышенной размерности.
Особенности рулевого демпфера TrofiLift:
— шток с особым, износостойким хромом;
— специальное масло для тяжелых условий работы;
— металлический кожух с дренажными отверстиями для удаления воды и грязи, что исключает подклинивание кожуха и повышает долговечность уплотнительного узла;
— оптимальное усилие сжатия/растяжения для рамных внедорожников и симметричная демпфирующая характеристика.
Демпфер рулевой
Сегодня приобрёл демпфер рулевой RS5406 RANCHO.
Итак давайте сначала разберёмся что такое демпфер.
РУЛЕВОЙ ДЕМПФЕР (амортизатор руля) — устройство, напоминающее по конструкции амортизатор, который гасит (название damper от англ. to damp — «гасить») нежелательные колебания элементов рулевого управления.
C одной стороны, рулевой демпфер может поглотить резкое нежелательное колебание рулевых тяг в горизонтальной плоскости и, таким образом, предотвратить развитие этого колебания. В обычных условиях хороший демпфер должен быть попросту незаметен, он не должен создавать дополнительное сопротивление рулению. Но он должен быть всегда настороже, чтобы в любой момент погасить резкое колебание. Разумеется, погасить колебания полностью демпферу не по силам, но он может существенно снизить их частоту и амплитуду.
Принципы работы рулевого демпфера полностью повторяют таковые, присущие современным амортизаторам. В упрощенной модели все выглядит следующим образом. В основе конструкции лежит емкость, заполненная маслом, и подвижная перегородка, разделяющая емкость на две камеры. Также предусмотрены специальные отверстия (клапаны), размер которых регулируется. Перегородка движется внутри емкости, изменяя, таким образом, объемы двух камер и заставляя масло циркулировать сквозь отверстия. Величина демпфирования регулируется с помощью изменения размера отверстий (иногда еще и их количества), сквозь которые проходит масло: чем меньше отверстие, тем выше степень демпфирования и наоборот. В зависимости от конструкции демпфера, перегородка может быть связана либо со штоком, который движется вперед-назад (телескопический демпфер – применение внедорожники, спорт-кары, спецтехника-совмещение, как исполнительный механизм), либо с вращающейся осью (роторный демпфер – применение чаще всего во внедорожных мотоциклах и спортбайках).
На сегодняшний день применяют именно эти два типа рулевых демпферов: телескопические и роторные. Телескопические очень похожи на обычные амортизаторы: внутри цилиндрического корпуса демпфера движется шток, на котором закреплен поршень. Он и выполняет функцию той самой движущейся «перегородки». Устанавливаются телескопические демпферы по-разному (в зависимости от конкретной модели автотехники и выбранного крепежного набора), но чаще всего — вдоль элементов рулевого управления.
Насколько необходим демпфер?
Основное назначение рулевых демпферов для внедорожного автомобиля — улучшение характеристик управляемости на любых типах дорожных покрытий и бездорожья, за счет снижения уровня вибраций в рулевом управлении, и как следствие снижение утомляемости водителя. Кроме того, после установки рулевого демпфера становится более равномерным характер износа шин, что опять же улучшает сцепление шин с дорогой в сложных условиях. Рулевое управление становится более информативным, улучшается курсовая устойчивость на высоких скоростях (для УАЗов — Патриотов после 70км/ч это резко проявляется). Установленный рулевой демпфер помогает защитить от повреждения на бездорожье внешние элементы подвески. Управление автомобилем становится более комфортным и безопасным.
Рулевой демпфер может быть выбран в зависимости от необходимой жесткости и условий эксплуатации.
Демпфер, безусловно, необходим современным экстремальным «литрам», «тоннам» и «всепроходимцам» при условии его правильной установке и настройки, — элемент вашей безопасности, а на ней вряд ли имеет смысл экономить.
UPDATE: Ну вот и установил демпфер за установку отдал 1200 р., пока особой разницы в управлении не заметил (а есть ли она?), ну что же время покажет полезная это вещь или нет.
Демпфируем рулевую тягу, а точнее, управление в целом
Что такое рулевой демпфер?
Его задачами, прежде всего, являются поглощения резких и незначительных ударов рулевого управления от проезда автомобиля по неровностям дороги. Демпфер это своеобразный буфер, который поглощает удары, передающиеся на рулевое колесо от колес, через рулевое управление. Если вы помните, то при проезде через неровности, все ямки и камни, «откликаются» перемещением рулевого колеса и дополнительными колебательными усилиями на ваших руках и пальцах, которые держат его. Именно для гашения таких колебаний на рулевом колесе и устанавливается рулевой демпфер.
На предыдущих машинах я устанавливал самый распространенный демпфер от Mercedes 124, ищется по следующим артикулам: SWAG 10 52 0003, Febi 01261, Meyle 026 046 0161

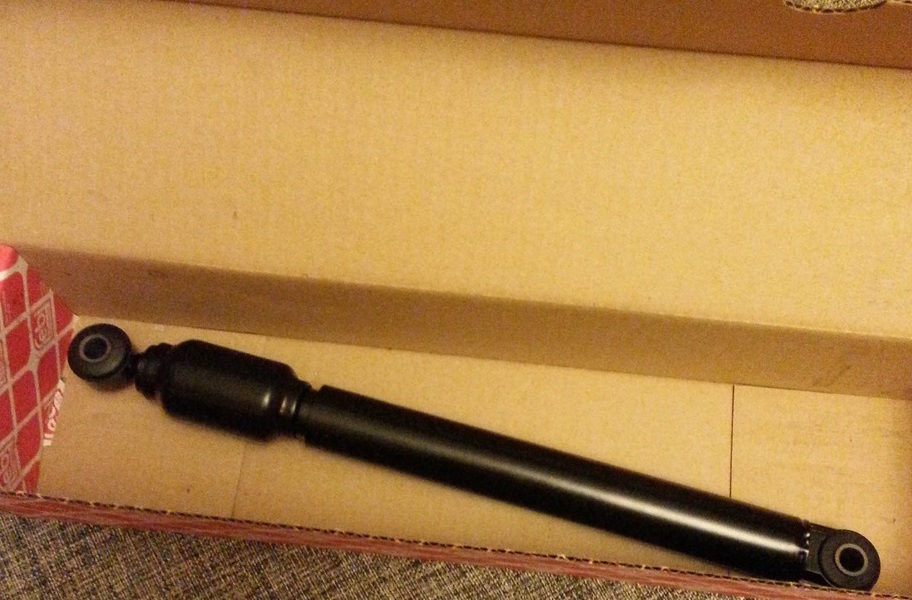

В наличии у нас был Febi, и еще дополнительно к нему был приобретен универсальный пыльник FEBEST
ищется по таким артикулам: FERKB-001 — фирма FEBEST в комплекте 2 шт.
Установку под чутким руководством выполнял, как обычно DimonEry
Перелапатив кучу записей и форумов я пришел к выводу, что при установки на левую клюшку, многие попадают на поломку его кронштейном панары, поэтому, было принято установить его по принципу, описанного в этой записи

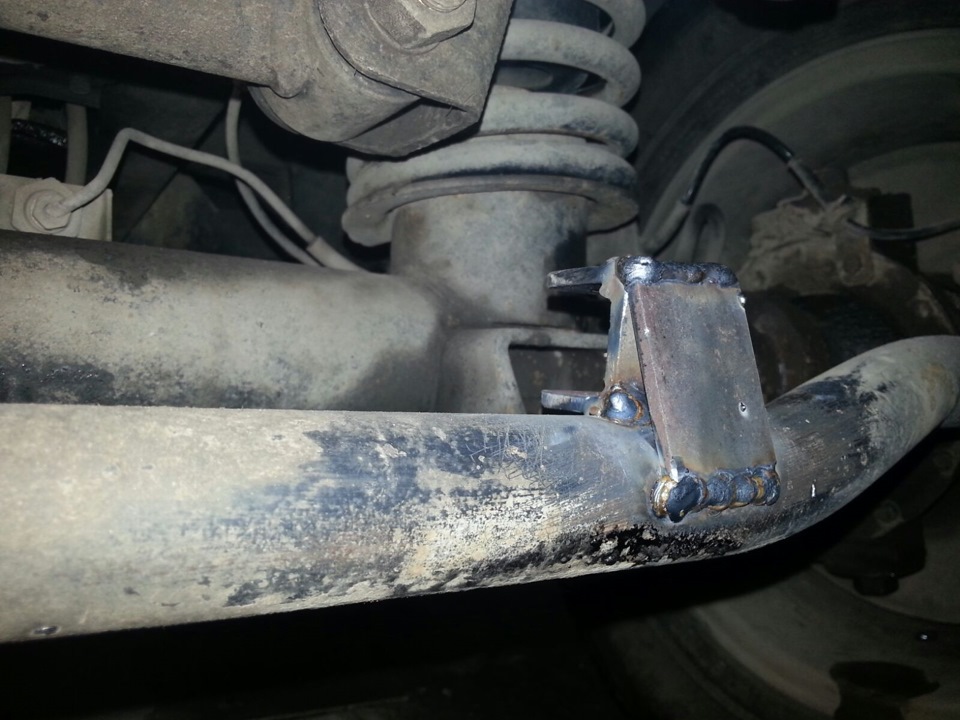

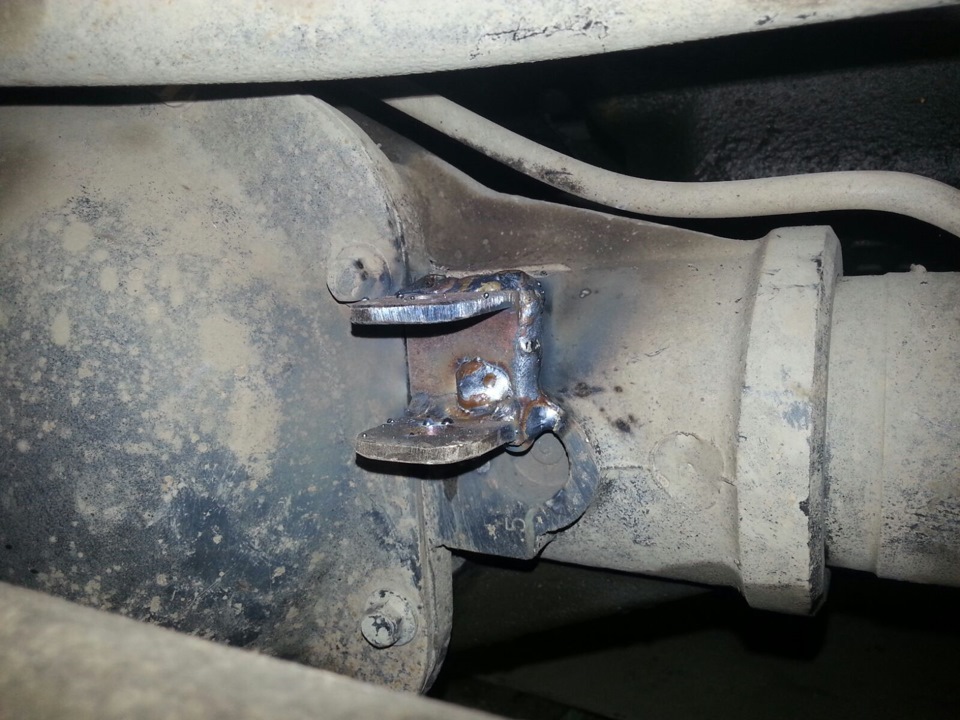

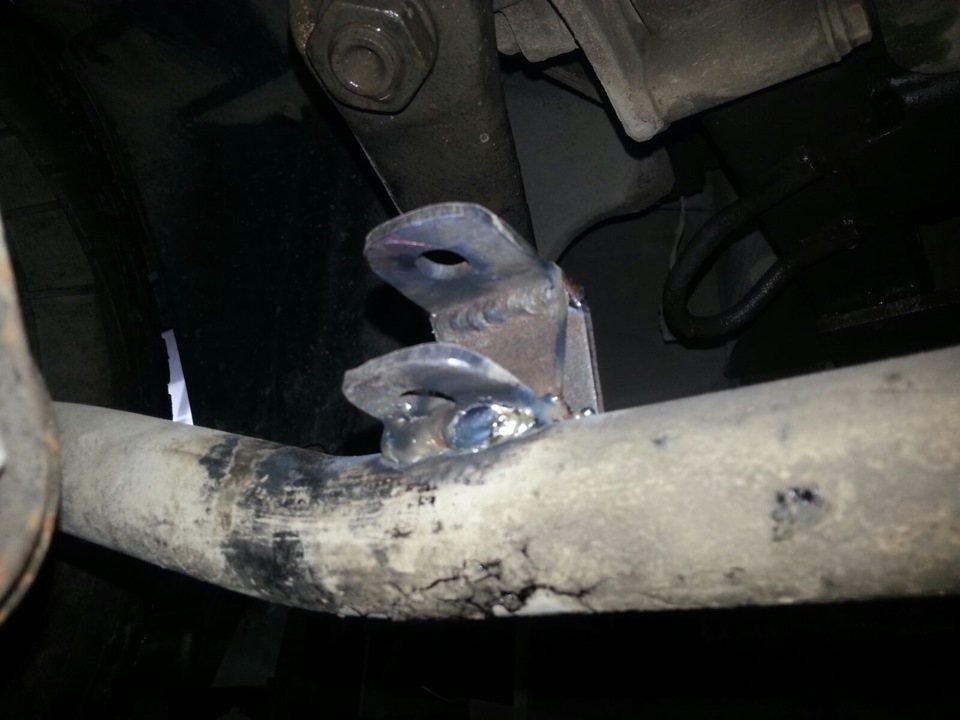

Изготавливаем кронштейны крепелния демпфера, и оба привариваем их как к рулевой тяги, так и к мосту
Прежде чем приваривать кронштейн к рулевой тяге, было все несколько раз проверено на предмет запаса выхода штока.

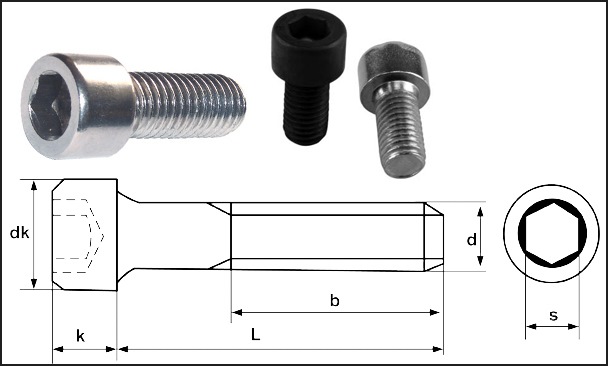

Так же для крепления демфера были использованы болты, которые имеют небольшой наплыв после резьбы, чтоб он (демпфер) не болтался на болтах.
Далее все сварные швы красим и устанавливаем его с пыльником на место
