Ремонт генератора
Доброго времени суток господа.
История началась с момента покупки джильки.
При «наваливании» периодически загоралась лапма зарядки.
Я уже привык и внимания особо не обращал, в итоге отправился в тлт за колесами после работы, и когда пошёл на обгон снова загорелась лампочка, я этому значения не придал.
В итоге изрядно намучавшись установкой колёс решили ехать домой, время уже было 00:20 а на работу в 6 утра вставать.
В самом центре тлт китаец встаёт посреди дороги моргая лампами абс и подушки, свет пропал, даже на аварийку не хватало электричества)
Благо был у меня запасной акб в багажнике, привычка ещё с тазов осталась.
Приколхозил другой акб и в путь, ехать 100км по м5, ехали без света, та ещё поездочка я вам скажу)
Благополучно добравшись до города, недоезжая 3км до конечного пункта снова начали моргать лампы на приборке и одновременно спустила запаска которую мне дали чтоб доехать, ведь из прошлых записей вы в курсе что задние колеса не вставали.
Решено было доехать на спущенной ведь зарядки не хватит чтоб накачать колесо и если встанешь то уже не тронешься, да, шороху изрядно навели мы с ней)
Домой я попал в 3 часа, вставать в 6, не выспамшийся побрел на автобусе на работу, в режиме зомби отработал пятничный день, а в субботу то на свадьбу надо ехать, да на машине ведь)

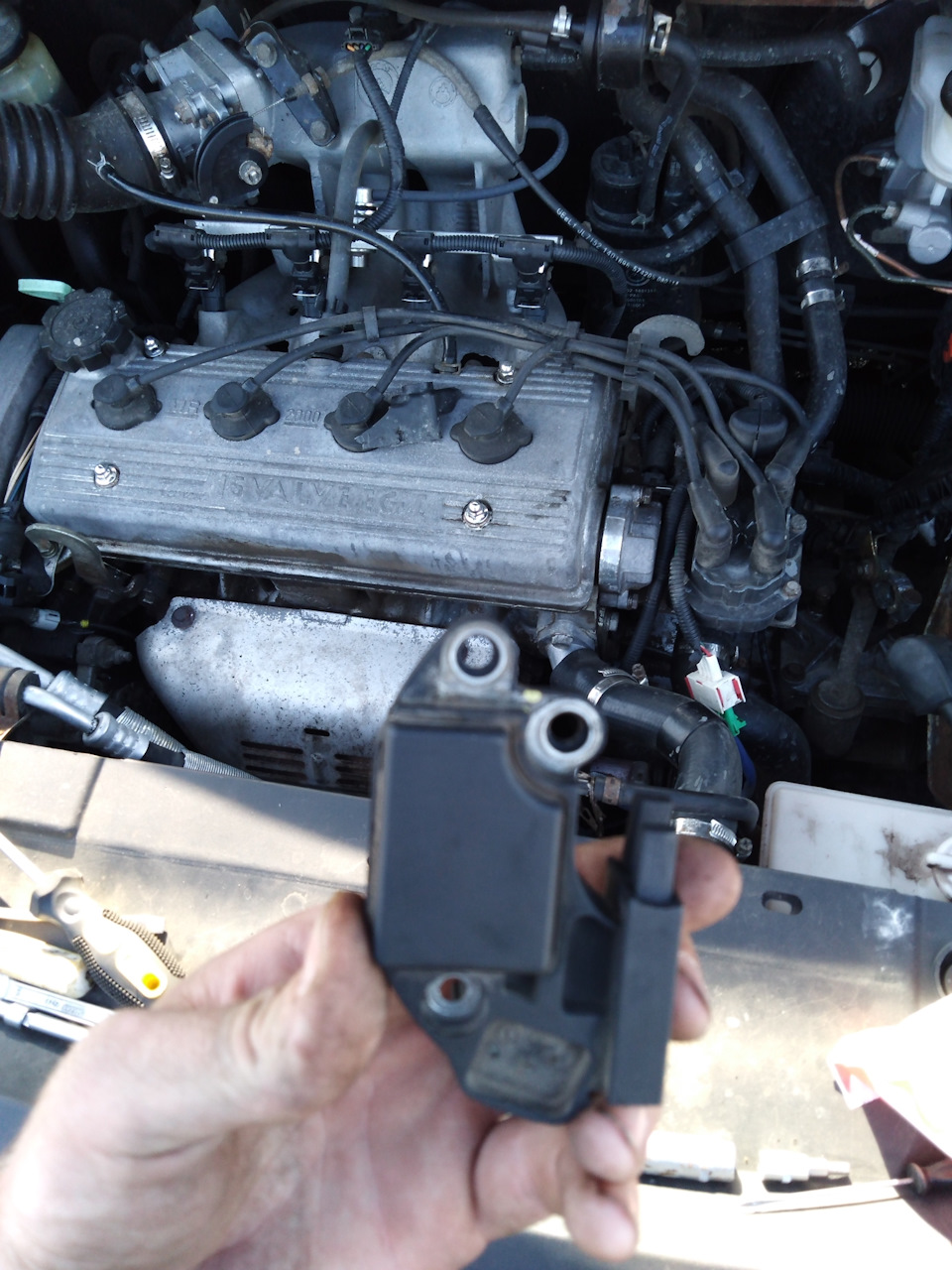

После работы не заходя домой побрел к машине, не снимая генератор, ободрав все руки в мясо, снял реле регулятор и увидел что кончились щётки, обрадовался и пошел на сто колхозить другие.
Приколхозили щётки от классики немного подогнав их напильником.
Я радостный бегу ставить и что я вижу? Хрен я вижу) зарядки нет, я в печали.
Снова лечу уже на ней на сто на последних парах другого акб.
Электрик вошёл в положение и бился со мной до последнего, сняв раз 30 реле, выяснили что причина в плате, перепаяли и опять эффекта 0, в итоге под конец отчаявшись нашли реле генератор трех уровневый от газели, припаялись напрямую к щёткам и вуаля, заряд пошёл, со станции вместе с электриком мы уехали в 23:00, утром поехал на свадьбу, полет нормальный)
Всё бы хорошо, но почему то высасывает акб при долгой стоянке, проблему пока не решил, скидываю массу с реле и все норм.
Всем мира ребят, не ломайтесь
Geely MK 2008, двигатель бензиновый 1.6 л., 94 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 20
А как закрепили регулятор
К каждой щетке припаяли по проводку, один на левый контакт регулятора, второй на правый контакт, и массу на корпус регулятора
А как закрепили регулятор
Если вы хотите сделать что то наподобие, пиши в личку, подскажу что смогу
Так что не работало и что дальше с зарядкой.акб.
Неисправен реле регулятор я ж написал) пока что с газелевским езжу полет нормальный
Я как то поехал по делам в Екатеринбург, это около 110км от дома, на пол пути туда увидел лампу АКБ горящую, если бы не срочное дело а дело было уж очень срочное так как био материал в машине кис и нужно было вкрай в лабораторию доставить, в итоге на пол пути загорается лампочка, я в надежде что хоть до пункта назначения успею поехал и успел, поездил по екб, поехал обратно ибеда товарищи, панель погасла, всё погасло, машина умом тронулась в край! Я отпускаю все педали она начинает орать и набирать скорость, соответственно что бы стоять на светофорах ну это просто не реально, я думаю что весь город слышал как я ехал 😁 умом то я понимал что если я заглозну то всё, конец, поэтому с ором, оборотами на максимум я гнал по трассе так что потом три штрафа пришло, я по дороге всех богов вспомнил и все молитвы вспомнил и даже те которые не знал что бы не встретилась мне пробка длинная и гаишник не в настроении, и так гнал я лиш иногда притормаживая что бы не подтолкнуть кого то но до дома я доехал правда перепугав пол города.
После снятия генератора выяснилось что сгорел диодный мост, колхозить не стал и заказал новый генератор, вот тогда я и выяснил что на нашу машину есть 60а генератор и 90а, у меня стоял на 60 поэтому выпендриваться не стал и заказал такой же, кто то писал что 90а отличается по креплению поэтому экспериментировать не стал, после замены генератора и зарядки аккумулятора всё встало на свои места, всё работает, и вообще мне кажется что она сгниёт быстрее чем у нее двигатель или коробка сломается, а вообще машинка бегает и радует 😀
Была такая же ситуевина) то же не стал париться заказал гену(оригу), забираю на коробке 60А написано, извлек содержимое и был приятно удивлён лежал 90А, и по креплению подошло болт в болт!
Возможно у вас родной 90А был?
Не у меня как я понял был редкостный на 75А!
Не слышал что есть такой, по каталогам бьётся 60 и 90, чудят китайцы 😁
АНАЛОГИ ЗАПЧАСТЕЙ GEELY MK
Пополняемый каталог запчастей(аналоги и оригиналы)
на GEELY MK
Фильтр масляный:
FILTRON OP572
TSN 9.2.63
NIPPARTS J1312018
Toyota 90915-YZZE1
Laytrette ELH4226
Fram PH4967
Champion C138
Goodwill OG 516
SCT SM106
Mann W 68/3
Фильтр топливный:
Kolbenschmidt 50 013 523
SCT ST 342
Filtron pp905
NIPPARTS J1331043
Goodwill FG 300
Шеви Нива
Фильтр салона:
TSN 9.7.145 (угольный)
WIX WP9026
FILTRON K-1083
Nipparts J1342018
BIG- 9860
AMC Filters TC-1003
TSN 9.7.88
НЕВСКИЙ ФИЛЬТР НФ-948-СУ
Goodwill AG 566 CF
Воздушный фильтр:
Japanparts JFA-693S
Daihatsu 17801-97201
Jakoparts (Nipparts) J1326019
Sakura A179J
Lynx LA-640
Nippon pieces D132U16
Goodwill AG 138
TSN 9.1.498 (наиполнейший аналог)
1016000577 (оригинал)
Пыльник +отбойник амортизатора заднего
Febest TSHB-YARR
Передние стойки :
KАYАBА 333368
Kayaba 663035 Картридж
Токiсо B2220
Bilstein VNE-5270
Toyota 48510-09A06
Optimal A-67654G
PLAZA (GEELY MK) РД 89.00.00 XD
Фурнитура резинки, пыльник подходит от 2108 заднего амика.
Отбойник переднего амортизатора Toyota 48331-52010
Longho 598 1165
переднего рычага Japa Cars J42057BYMT, J42028A
DELPHI TD374W
FEBI 23282, 23281
RBI T24VP02WB
FEBEST TAB-044
задний сайлентблок RBI T24NC42WB
Febest TAB-043
DELPHI TD375W
Втулка, стойка стабилизатора Toyota 48817-52010
RBI T22NC42
Tochka opory 1-02-1262 (полиуретан)
Стойка стабилизатора переднего Febi (в сборе) 27262
Втулка стабилизатора переднего Febest TSB-YAR
Tochka opory 1-01-676 (полиуретан)
Toyota 48815-52030
Пружина подвески задней
Suplex 35143
Плаза АВ 271.00.08
KYB RH5467
QUINTON HAZELL QSS2526
Monroe SP1953
Усиленные SPIDAN 49524
Проставка пружины Daewoo 96179844U (для увеличения дорожного
просвета)
Пружина подвески перед:
Toyota 48131-52050
QUINTON HAZELL QSS2522
Kayaba RG 3080
Усиленные SPIDAN 49525
Проставка пружины задней Toyota 48257-0D010 верх и низ
Опора верхняя амортизатора Toyota 48609-52031 (аналог)
Boge 88-721-A (аналог)
SNR KB669.04 (аналог)
1014001713(оригинал)
Ступичный подшипник передний 1014003273(оригинал)
Febest DAC38710039 (аналог)
Toyota 90369-38021(аналог)
FAG 713 6186 60 (аналог)
Размер подшипника: внутренний диаметр 38мм внеш71мм ширина39мм
Пыльник внутренего шруза 1014003360 (родной)
Seinsa D8215
Пыльник ШРУСа универсальный Febest BT-UN
Внешний Нива 2121
Рычаг передний Тойота 48068-59035
Привод в сборе левый 1014001885 (оригинал)
Пыльники:
Пыльник направляющей скобы суппорта Toyota 47775-52010
Febest 0173-NZE120F
Ремкомплект суппорта тормозного переднего Seinsa D4506
Febest 0175-SCP10F
(На обе стороны )Toyota 04479-52020
Поршень переднего тормозного суппорта Toyota 47731-52010
Рем.комплект главного тормозного цилиндра ВАЗ 2107 (аналог)
Ремкомплект заднего тормозного цилиндра Seinsa D3574
Пыльник заднего тормозного цилиндра подходит из ремкомплекта Ваз 2109
Паста противоскрипная для тормозных колодок A 001 989 94 51
Задний левый тормозной цилиндр 1014003192 (ориг)
Задний правый тормозной цилиндр 1014003193 (ориг)
Штифт тормозной колодки Toyota 47447-11010
Ремни:
для МК (СК) — ремни двигателя Тойота 5A-FE (наш полная копия)
Кондиционер: 4PK815(ориг)
Bosch 1 987 947 894 (аналог)
ГРМ: 117MY21
SUN A368Y21MM (аналог)
Contitech CT827 (аналог)
E030000701(оригинал)
Ролик ремня ГРМ GMB GT80430 (аналог)
Koyo PU255728CRR1HV1 (аналог)
E030200005(оригинал)
Задняя опора (подушка) двигателя на МК- Задняя боковая опора двигателя от ваз 2108
(Подробности www.geely-club.com/forum/…p/topic, 5721.new.html#new )
Подшипник натяжного ролика кондиционера, там стоит 203 подшипник.
Koyo 6203ZZ, 6203 RS
Регулировочные шайбы под клапана (размеры: 28 мм. диаметр) — толщина от 2.50мм до 3.00мм.
Манжет на датчике положения распредвала Corteco 12010794B ( 30 * 15 * 7 Размер.)
Уплотнительное кольцо (зел.цвета) 36мм нар., 29мм внутр., 3,5мм тол.
Сальник свечного колодца Toyota 11193-76020 (Аналог)
Сальник коленвала передний Corteco 19016638 (Аналог)
Кольцо уплотнительное перед катализатором Fisher 771-946 (аналог)
Система охлаждения:
Термостат Wahler 4103.82d
Quinton Hazell QTH210K
Toyota 90916-03046
Tama WV48B-78 (на 78 градусов)
Крышка радиатора Geely 1601457180 (Оригинал)
Насос водяной (помпа)
GMB GWT-83A (аналог)
E050100005(оригинал)
Свечи:
NGK:
BKR5EYA (BKR6EYA — отличие в калильном числе.это как наши 17 и 20)
BKR5EIX (иридий)
BKR5EIX-P (иридий MAX)
Denso:
K16R-U
IK16 ( Iridium Power)
VK16 ( Iridium Tough
Toyota 90919-01164
Bosch FR8DC+
АУ 17 ДВРМ (ЭЗ) (отечественный аналог)
6.Коробка
Подшипники : всего 4 штуки.
Первичный вал 2 шт. — SKF 6305 или
NSK 32006XJ
На вторичном валу конические 1шт. 200 7106 9ГПЗ или
1шт. 7204А — 30204А 1ГПЗ или
NSK 30204J
Пробка сливная МКПП 3170100011
Механизм 1-й передачи КПП 3170111101
Механизм 2-й передачи КПП 3170113101
Механизм 3-й передачи КПП 3170105201
Механизм 4-й передачи КПП 3170105401
Механизм 5-й передачи КПП 3170105801
Пыльник рычага КПП Toyota 33555-28010 (аналог)
Датчик включения заднего хода 3371910005 (оригинал)
Сальник переднего привода 3230332101 правый(оригинал)
3230331401 левый (оригинал)
Сальник вала КПП Toyota 90311-18013 (аналог)
Пыльник вилки сцепления 3160133005(оригинал)
7.Сцепление
Цилиндр сцепления рабочий Aisin CRT-002 (аналог)
Ashika 85-02-247(аналог)
Japan Parts CY-298(аналог)
Ремкомплект рабочего цилиндра сцепления Toyota 04313-18020 (аналог)
Seinsa D3577 (аналог)
Ремкомплект главного цилиндра сцепления Toyota 04311-12110(аналог)
Seinsa D1380(аналог)
Выжимной подшипник сцепления на МК (родной) 3160122001
Диск сцепления E100200005 (оригинал)
Ваз 2109 (аналог)
Valeo PHC DH-31 (аналог)
Корзина сцепления E100100005 (оригинал)
8.Электирика
Генератор:
Генератор Unipoint ALT5041(аналог) Держатель щеток генератора Toyota 27370-75060
Cargo 132084
РЕЛЕ ГЕНЕРАТОРА СО ЩЕТКАМИ 75A- E090100101
РЕЛЕ ГЕНЕРАТОРА СО ЩЕТКАМИ 90А- 1106010347
Щетки 4,5х6,5 мм. +длина медных проводков min 35 мм
подшипники российские можно подобрать
Щетки стартера на джили ск, мк — от ниссан максима
Катушка системы зажигания BOCSH 0 221 503 465 (аналог)
Chery A11-3705110EA (аналог)
Opel 12 08 071 (аналог)
Dello 01-3012080071-A (аналог)
Катушка зажигания ВАЗ 21114(подробнее www.geely-
club.com/forum/index.php/topic, 1633.msg70862.html#msg70862 )
Высоковольтные провода Carol OES 166(аналог)
TSN 1.4.30(полный аналог)
Втягивающее на стартер Geely МК, Отака Ваз 2110(аналог)
Лямбда-зонд (датчик кислорода)
BOSCH 0 258 006 028 (оригинал)
BOSCH 0 258 006 537 от ВАЗа применяющийся с «мозгами» как у нас
Bosch M7.9.7.(аналог)
Датчик положения дроссельной заслонки Bosch 0 280 122 001(аналог)
ГАЗ 3110 (Аналог)
Датчик давления масла Bosch 0 986 345 000 (аналог)
Sankei DOP1150 (аналог)
Датчик температуры и давления воздуха Chery 480EE-1008060 (аналог)
Hyundai/Kia 39330-26300(аналог)
Bosch 0 261 230 013 (оригинал)
Электропривод зеркала подходит от волги.
Регулятор ХХ с Шевроле НИВА (Подробнее на форуме)
Клапан(датчик) холостого хода «десяточный»(подробнее www.geely-club.com/forum/index.php/topic, 7380.0.html)
Датчик включения стоп-сигнала Facet 7.1052
Зеркало левое с обогревом Mabitek 30440008(аналог)
Зеркало правое с обогревом Mabitek 30440009(аналог)
Зеркало левое Mabitek 30440003(аналог)
Зеркало правое Mabitek 30440004(аналог)
9.Салон
Ручка бардачка MK — 101800524300601 (оригинал)
Клипса двери Chevrolet 945 305 65(аналог)
Так-же подходит от «Приоры»
Зеркало заднего вида (левое) 1058000020 (оригинал)
(правое) 1058000022
10. Внешняя отделка
Дефлекторы окон черные Kyoung Dong K-1211 (аналог)
Egr 91498001B(оригинал)
Отражатель задний на бампере (ориг) 1017001562 левый
1017001563 правый
Брызговик передний правый 1018003802 (ориг)
Брызговик передний левый 1018003801 (ориг)
Брызговик задний левый 1018003803 (ориг)
Брызговик задний правый 1018003804 (ориг)
С чего подходят щетки на генератор на джили мк
Пополняемый каталог запчастей(аналоги и оригиналы)
на GEELY MK
Фильтр масляный:
FILTRON OP572
TSN 9.2.63
NIPPARTS J1312018
Toyota 90915-YZZE1
Laytrette ELH4226
Fram PH4967
Champion C138
Goodwill OG 516
SCT SM106
Mann W 68/3
Фильтр топливный:
Kolbenschmidt 50 013 523
SCT ST 342
Filtron pp905
NIPPARTS J1331043
Goodwill FG 300
Шеви Нива
Фильтр салона:
TSN 9.7.145 (угольный)
WIX WP9026
FILTRON K-1083
Nipparts J1342018
BIG- 9860
AMC Filters TC-1003
TSN 9.7.88
НЕВСКИЙ ФИЛЬТР НФ-948-СУ
Goodwill AG 566 CF
Воздушный фильтр:
Japanparts JFA-693S
Daihatsu 17801-97201
Jakoparts (Nipparts) J1326019
Sakura A179J
Lynx LA-640
Nippon pieces D132U16
Goodwill AG 138
TSN 9.1.498 (наиполнейший аналог)
1016000577 (оригинал)
Задние аммортизаторы
KАYАBА 343431
Токiсо Е2949
Плаза АВ 271.00.00
Toyota 48530-59335
Optimal A-1236G
BJS BG3295
Пыльник +отбойник амортизатора заднего
Febest TSHB-YARR
Передние стойки :
KАYАBА 333368
Kayaba 663035 Картридж
Токiсо B2220
Bilstein VNE-5270
Toyota 48510-09A06
Optimal A-67654G
PLAZA (GEELY MK) РД 89.00.00
Фурнитура резинки, пыльник подходит от 2108 заднего амика.
Отбойник переднего амортизатора Toyota 48331-52010
Longho 598 1165
переднего рычага Japa Cars J42057BYMT, J42028A
DELPHI TD374W
FEBI 23282, 23281
RBI T24VP02WB
FEBEST TAB-044
задний сайлентблок RBI T24NC42WB
Febest TAB-043
DELPHI TD375W
Втулка, стойка стабилизатора Toyota 48817-52010
RBI T22NC42
Tochka opory 1-02-1262 (полиуретан)
Стойка стабилизатора переднего Febi (в сборе) 27262
Втулка стабилизатора переднего Febest TSB-YAR
Tochka opory 1-01-676 (полиуретан)
Toyota 48815-52030
Шаровая:
Febi 22911
Toyota 43308-59035
MOOG TO-BJ-2274
Japan Cars J12028
Febest 0120-NCP
555 SB-3602
Пружина подвески задней
Suplex 35143
Плаза АВ 271.00.08
KYB RH5467
QUINTON HAZELL QSS2526
Monroe SP1953
Усиленные SPIDAN 49524
Проставка пружины Daewoo 96179844U (для увеличения дорожного
просвета)
Пружина подвески перед:
Toyota 48131-52050
QUINTON HAZELL QSS2522
Kayaba RG 3080
Усиленные SPIDAN 49525
Проставка пружины задней Toyota 48257-0D010 верх и низ
Опора верхняя амортизатора Toyota 48609-52031 (аналог)
Boge 88-721-A (аналог)
SNR KB669.04 (аналог)
1014001713(оригинал)
Ступичный подшипник передний 1014003273(оригинал)
Febest DAC38710039 (аналог)
Toyota 90369-38021(аналог)
FAG 713 6186 60 (аналог)
Размер подшипника: внутренний диаметр 38мм внеш71мм ширина39мм
Пыльник внутренего шруза 1014003360 (родной)
Seinsa D8215
Пыльник ШРУСа универсальный Febest BT-UN
Внешний Нива 2121
Рычаг передний Тойота 48068-59035
Привод в сборе левый 1014001885 (оригинал)
Передние колодки:
NiBK PN1472
Kashiyama D2183M
LUCAS (TRW) GDB 3242
AIKO PN1472
TRW — GDB7075S
TRW GDB3242
Japan Cars C12086
TSN 2.1.259
AKYOTO AKD-1133 (Кит.сб.)
Brembo P83052
Задние колодки:
Kashiyama К2342
Lucas\TRW GS8673
Nipparts J3 502 071
TRW GS 8673
Toyota 04495-52040
Пыльники:
Пыльник направляющей скобы суппорта Toyota 47775-52010
Febest 0173-NZE120F
Ремкомплект суппорта тормозного переднего Seinsa D4506
Febest 0175-SCP10F
(На обе стороны )Toyota 04479-52020
Поршень переднего тормозного суппорта Toyota 47731-52010
Рем.комплект главного тормозного цилиндра ВАЗ 2107 (аналог)
Ремкомплект заднего тормозного цилиндра Seinsa D3574
Пыл
ыльник заднего тормозного цилиндра подходит из ремкомплекта Ваз 2109
Паста противоскрипная для тормозных колодок A 001 989 94 51
Задний левый тормозной цилиндр 1014003192 (ориг)
Задний правый тормозной цилиндр 1014003193 (ориг)
Штифт тормозной колодки Toyota 47447-11010
Ремни:
для МК (СК) — ремни двигателя Тойота 5A-FE (наш полная копия)
Генератор: 5PK960 (ориг.)
Bosch 1 987 947 918 ( аналог)
SUN 5PK970 (аналог)
ГУР: 3PK610 (ориг)
Masuma 3PK-605 (аналог)
Кондиционер: 4PK815(ориг)
Bosch 1 987 947 894 (аналог)
ГРМ: 117MY21
SUN A368Y21MM (аналог)
Contitech CT827 (аналог)
E030000701(оригинал)
Ролик ремня ГРМ GMB GT80430 (аналог)
Koyo PU255728CRR1HV1 (аналог)
E030200005(оригинал)
Задняя опора (подушка) двигателя на МК- Задняя боковая опора двигателя от ваз 2108
(Подробности www.geely-club.com/forum/…p/topic,5721.new.html#new )
Подшипник натяжного ролика кондиционера, там стоит 203 подшипник.злю
Koyo 6203ZZ, 6203 RS
Регулировочные шайбы под клапана (размеры: 28 мм. диаметр) — толщина от 2.50мм до 3.00мм.
Манжет на датчике положения распредвала Corteco 12010794B ( 30 * 15 * 7 Размер.)
Уплотнительное кольцо (зел.цвета) 36мм нар.,29мм внутр., 3,5мм тол.
Сальник свечного колодца Toyota 11193-76020 (Аналог)
Сальник коленвала передний Corteco 19016638 (Аналог)
Кольцо уплотнительное перед катализатором Fisher 771-946 (аналог)
Система охлаждения:
Термостат Wahler 4103.82d
Quinton Hazell QTH210K
Toyota 90916-03046
Tama WV48B-78 (на 78 градусов)
Крышка радиатора Geely 1601457180 (Оригинал)
Насос водяной (помпа)
GMB GWT-83A (аналог)
E050100005(оригинал)
Свечи:
NGK:
BKR5EYA (BKR6EYA — отличие в калильном числе.это как наши 17 и 20)
BKR5EIX (иридий)
BKR5EIX-P (иридий MAX)
Denso:
K16R-U
IK16 ( Iridium Power)
VK16 ( Iridium Tough
Toyota 90919-01164
Bosch FR8DC+
АУ 17 ДВРМ (ЭЗ) (отечественный аналог)
6.Коробка
Подшипники : всего 4 штуки.
Первичный вал 2 шт. — SKF 6305 или
NSK 32006XJ
На вторичном валу конические 1шт. 200 7106 9ГПЗ или
1шт. 7204А — 30204А 1ГПЗ или
NSK 30204J
Пробка сливная МКПП 3170100011
Механизм 1-й передачи КПП 3170111101
Механизм 2-й передачи КПП 3170113101
Механизм 3-й передачи КПП 3170105201
Механизм 4-й передачи КПП 3170105401
Механизм 5-й передачи КПП 3170105801
Пыльник рычага КПП Toyota 33555-28010 (аналог)
Датчик включения заднего хода 3371910005 (оригинал)
Сальник переднего привода 3230332101 правый(оригинал)
3230331401 левый (оригинал)
Сальник вала КПП Toyota 90311-18013 (аналог)
Пыльник вилки сцепления 3160133005(оригинал)
7.Сцепление
Цилиндр сцепления рабочий Aisin CRT-002 (аналог)
Ashika 85-02-247(аналог)
Japan Parts CY-298(аналог)
Ремкомплект рабочего цилиндра сцепления Toyota 04313-18020 (аналог)
Seinsa D3577 (аналог)
Ремкомплект главного цилиндра сцепления Toyota 04311-12110(аналог)
Seinsa D1380(аналог)
Выжимной подшипник сцепления на МК (родной) 3160122001
Диск сцепления E100200005 (оригинал)
Ваз 2109 (аналог)
Valeo PHC DH-31 (аналог)
Корзина сцепления E100100005 (оригинал)
8.Электирика
Генератор:
Генератор Unipoint ALT5041(аналог) Держатель щеток генератора Toyota 27370-75060
Cargo 132084
РЕЛЕ ГЕНЕРАТОРА СО ЩЕТКАМИ 75A- E090100101
РЕЛЕ ГЕНЕРАТОРА СО ЩЕТКАМИ 90А- 1106010347
Щетки 4,5х6,5 мм. +длина медных проводков min 35 мм
подшипники российские можно подобрать
Щетки стартера на джили ск, мк — от ниссан максима
Джили МК. Джили МК Кросс. Генератор
Статья про особенности конструкции, снятие и установку, ремонт генератор Джили МК.
На автомобиле Джили МК установлен трёхфазный генератор переменного тока.
Он со встроенным выпрямительным блоком и электронным регулятром напряжения, правого вращения.
Если смотреть со стороны привода.
На валу ротора генератора расположены крыльчатки для охлаждения генератора и приводной шкив.
Вал приводится во вращение от шкива коленчатого вала двигателя поликлиновым ремнём.
Статор 7 (смотрите рисунок) и крышки 3 и 9 стянуты четырьмя болтами 8.
Вал ротора 6 вращается в подшипиках, которые установлены в крышках.
Питание к обмотке ротора (обмотке возбуждения) подводится через щётки и контактные кольца.
Трёхфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикреплённым к задней крышке 9.
Работы генератора контролируется с помощью сигнализатора разряда АКБ, расположенного в комбинации приборов.
При включении зажигания сигнализатор должен гореть, после пуска двигателя — гаснуть, если генератор исправен.
Снятие и установка генератора
Вам потребуются: ключи на 10 и на 13.
1. Отсоедините провод от клеммы «минус» АКБ.
2. Снимите защитный колпачек наконечника силового провода.
3. Отверните гайку крепления наконечника силового провода.
4. И отсоедините силовой провод от генератора.
5. Отожмите фиксатор колодки жгута проводов.
6. И отсоедините колодку от генератора.
7. Выверните болт нижнего крепления генератора.
8. Выверните болт верхнего крепления генератора.
10. И извлеките болт верхнего крепления генератора.
11. Снимите ремень со шкива генератора.
12. И снимите генератор.
13. Установите генератор в порядке, обратном снятию.
14. Установите ремень привода генератора и водяного насоса и отрегулируйте его натяжение.
Возможные неисправности генератора, их причины и способы устранения
Ремонт генератор Джили МК
Генератор представляет собой довольно сложный и высокоточный агрегат.
Для его разборки, дефектовки и сборки требуется специальное оборудование.
Поэтому если у Вас нет навыков выполнения подобных работ, при выходе генератора из строя рекомендуем обратиться для его ремонта в специализированную мастерскую или заменить генератор в сборе.
Вам потребуются: ключи на 10, на 24, ключи TORX T50, E5 и E8, отвёртка с плоским лезвием, тестер, съёмник, молоток.
1. Снимите генератор с автомобиля. Подробности см. выше.
2. Удерживая вал генератора, отверните гайку крепления шкива.
4. И снимите с вала генератора шкив.
Шкив генератора зафиксирован от проворачивания на валу ротора только за счёт сил трения после затяжки гайки его крепления требуемым моментом.
Шпонки в соединении нет.
5. Снимите заглушку гайки контактного соединения.
6. И отверните гайку крепления клеммы «В+».
7. Отожмите фиксаторы кожуха с четырёх сторон.
9. Выверните три болта крепления щёткодержателя.
10. Снимите щёткодержатель в сборе с регулятором напряжения.
11. Проверьте выступание щёток H в свободном состоянии.
Если размер H окажется меньше 5 мм, замените щётки или щёточный узел в сборе.
Проверьте лёгкость перемещения щёток в щёткодержателе.
Если их подклинивает, щёточный узел также необходимо заменить.
12. Пометьте (например, маркером) взаимное расположение статора и крышек генератора.
Делается это, для чтобы при обратной сборке обеспечить соосность отверстий для крепления генератора в крышках.
13. Выверните четыре стяжных болта и извлеките их.
14. Снимите переднюю крышку.
15. Снимите с вала ротора дистанционное кольцо.
16. И переднюю крыльчатку.
17. Используя съёмник или оправку подходящего диаметра, выпрессуйте подшипник ротора из задней крышки.
Крышка, статор и выпрямительный блок представляют собой неразборный узел, поскольку выводы выпрямительного блока в задней крышке и выводы обмоток статора соединены между собой точечной сваркой.
Для ремонта узла рекомендуется обратиться в специализированную мастерскую или замеить узел в сборе.
Генератор Джили МК. Замена подшипника
19. Для замены переднего подшипника выпрессуйте подшипник из крышки.
20. Запрессуйте оправкой подходящего диаметра новый подшипник в крышку, прикладывая усилие к наружнему кольцу.
21. Проверьте лёгкость вращения подшипника со стороны контактных колец.
Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или обнаружены потёки смазки, подшипник следует заменить.
22. Подденьте маслоотражательную прокладку.
24. Для замены спрессуйте подшипник с вала ротора.
25. Запрессуйте новый подшипник на вал ротора до упора в буртик вала, прикладывая усилие к внутреннему кольцу подшипника через оправку подходящего диаметра.
26. Проверьте отсутствие замыкания обмотки ротора на корпус, подсоединив выводы тестера поочерёдно к каждому контактному кольцу и корпусу ротора.
Показания тестера должны показывать бесконечность.
27. Проверьте тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам.
Если показания на тестере будут показывать бесконечность, значит в обмотке ротора обрыв и ротор необходимо заменить.
28. Соберите генератор в порядке, обратном разборке, соориентировав крышки генератора и статор по ранее сделанным меткам.
