Сканирующие компьютерные радиоприемники

Характеристики сканирующих приемников

Основными задачами, решаемыми в процессе контроля радиоэфира, являются поиск, обнаружение и прием требуемых радиосигналов. Характеристики любого комплекса радиоконтроля, решающего эти задачи, во многом зависят от параметров используемых в нем сканирующих радиоприемных устройств. По существу именно эти устройства являются одним из важнейших функциональных элементов такого комплекса. В целом сканирующие радиоприемники характеризуются следующими показателями:

•диапазоном принимаемых частот:

• параметрами сканирования (скоростью перестройки, полосами обзора и т.д.);

• используемым методом или методами, если они есть, обнаружения сигналов;

• видом принимаемых радиосигналов;

•оперативностью управления и возможностями его автоматизации;

• выходными параметрами, такими, как качество воспроизведения сигнала на выходе приемника, наличие выходов по промежуточной и низкой частоте, значения полос пропускания сигнала по этим частотам и т.д.;

•эксплуатационными параметрами (массогабаритные характеристики, требования по электропитанию, надежность, ремонтопригодность. удобство транспортировки и т.п.).

Целевое назначение сканирующего радиоприемника как средства, предназначенного прежде всего для быстрого поиска в эфире источников радиоизлучения, предопределяет требования ко всем его параметрам. Существующие на отечественном рынке модели сканирующих приемников обычно удовлетворяют требованиям по диапазону и скорости сканирования для поиска радиомикрофонов или других источников радиоизлучения, не использующих режим быстрой перестройки рабочей частоты. В то же время возможность обнаружения таких радиомикрофонов или способность контроля технически сложных каналов радиосвязи зависят не только от параметров сканирования радиоприемника, но и от наличия в составе комплекса других средств, обеспечивающих решение подобных задач. В качестве таких средств в настоящее время все чаще используются специализированные комплекты программного обеспечения. В этих условиях особое значение приобретает способность сканирующего радиоприемника эффективно работать в составе автоматизированного комплекса радиоконтроля под управлением персонального компьютера. С этой целью рядом зарубежных и российских компаний-производителей были разработаны так называемые «компьютерные» радиоприемники, специально ориентированные на обеспечение эффективного взаимодействия с ЭВМ. Конструктивно такие приемники выполняются либо в виде плат, встраиваемых в ISA-слот компьютера, либо в виде отдельных модулей, подключаемых к компьютеру через порты СОМ, LPT или PCMCIA. Благодаря такому решению обеспечивается высокая скорость обмена информацией между радиоприемником и компьютером, а отсутствие дополнительных внешних органов управления позволяет достичь небольших значений массогабаритных параметров приемника.

Модели компьютерных радиоприемников

Радиоприемник WR-3150i-DSP, имеющий встроенный цифровой сигнальный процессор ADSP-2105, использует для работы одно прерывание и один канал прямого доступа к памяти, номера которых также устанавливаются с помощью перемычек на плате. На базе приемников этой модели, установленных в IBM-совместимый промышленный компьютер, фирмой разработаны два многоканальных комплекса радиоконтроля: MS8006, имеющий шесть каналов радиоприема, и трехканальный MS-8003. Преимуществом моделей радиоприемников с внешним исполнением является возможность их применения как в мобильном, так и в стационарном вариантах под управлением компьютеров различных типов. Однако при этом нельзя создавать многоканальные малогабаритные комплексы на базе одного компьютера.

Размеры корпуса приемников с внешним исполнением составляют 122х216х48 мм. Питание осуществляется от внешнего источника через сетевой адаптер. Взаимодействие с компьютером выполняется либо через стандартный последовательный порт, либо через порт PCMCIA для использования с переносными компьютерами. Для расширения возможностей по обработке сигналов с помощью других аппаратных или программных средств внешние модели имеют акустический выход на задней панели. Технические характеристики различных моделей компьютерных радиосканеров производства компании Winradio Communications приведены в табл. 1.

Табл.1.Тех.хар-ки радиоприемников Winradio

Фирмой IСОМ разработан компьютерный сканирующий радиоприемник, получивший обозначение IC-PCR1000. Его внешний вид вместе с включаемой в состав базового комплекта поставки антенной представлен на рис. 1.

Рис.1.Компьютерный сканирующий радиоприемник IC-PCR 1000

Табл.2.Тех.хар-ки радиоприемников IC-PCR 1000

В настоящее время компьютерные радиоприемники создаются и российскими производителями. В качестве примера можно привести приемники серии АРК-ЦТ. Этот приемник обладает следующими характеристиками:

• диапазон частот 20. 2020 МГц;

• значение динамического диапазона не менее 70 дБ;

• скорость перестройки в реальном масштабе времени с шагом 2 МГц под управлением ПЭВМ не менее 140 МГц/с;

• потребляемая мощность до 27 ВА;

• объем конструктива 5,6дм^3

Управление перестройкой и передача данных осуществляются по одному параллельному порту. Предусмотрено использование последовательного порта (как опция) для решения дополнительных задач.

Программные средста управления

В состав комплектов поставки всех описанных выше моделей включаются фирменные программные средства управления. Наиболее широкий набор программного обеспечения (ПО) имеют приемники WiNRADi0. Следует отметить, что ПО этих радиоприемников не имеет существенных различий для внутренних и внешних моделей.

Имеется три типа программ:

• ПО в соответствии со спецификацией XRS.

Рис. 2. Программа Spectrum Monitor: вид изображаемой на экране компьютера передней панели радиоприемника

Как видно из рис. 2, пользовательский интерфейс этих программ позволяет осуществлять управление, имитирующее традиционное управление радиоприемником с его клавиатуры. Необходимо отметить, что российской фирмой «Юнитек» ведутся работы по русификации базового ПО для различных серий приемников. На рис. 3 приведен пример визуального отображения загрузки диапазона частот, полученной с использованием одной из русифицированных версий программы для приемников серии 3150.

Рис. 3. Пример загрузки диапазона частот для приемников WiHRADiO серии 3100

Дополнительное ПО служит для расширения функциональных возможностей приемника. Программа DIGITAL SUITE позволяет проводить анализ временных и частотных характеристик сигнала, обработку сигналов DTMF, CTCSS, аналогового факсимиле, АХ.25, ACARS, а также записывать на жесткий диск аудиосигналы в формате WAV-файлов. Эта программа интегрируется в базовую программу и допускает работу со всеми типами сканирующих радиоприемников WiNRADiO. Для проведения процедур анализа и обработки сигналов используется стандартная звуковая карта компьютера.

Рис. 4. Спектр двухпозиционного ЧМ сигнала, полученного программой DIGITAL SUITE

На рис. 4 показан вариант представления спектра двухпозиционного ЧМ сигнала, полученного программой DIGITAL SUITE. Программа DATABASE обеспечивает ведение специализированной базы данных. Она позволяет достаточно просто в процессе приема вести накопление и поиск информации о радиостанциях по частоте, по позывному, по координатам и другим полям данных. В состав программы входит уже сформированная база данных с информацией о более чем 300 000 зарегистрированных по всему миру радиостанциях с данными по их частотам, странам пребывания, географическим координатам.

Кроме того, существуют специальные программные модули, предназначенные для создания комплексов радиоконтроля различного назначения на базе приемников WiNRADiO. В качестве примера можно привести комплект программ Multichannel Spectrum Monitoring System, служащий для управления работой комплексов MS-8003 и MS-8006.

Для привлечения независимых разработчиков фирмой Winradio Communications была специально разработана открытая спецификация ПО XRS (extensible Radio Specification), позволяющая им создавать свои собственные прикладные программы для приемников WiNRADiO. Такие программы интегрируются в базовую программу и работают под ее управлением со всеми типами радиоприемников. Основными преимуществами создания ПО в соответствии с XRS-спецификацией являются: быстрое написание программ на языках высокого уровня типа С/С++ или Delphi, гарантированная совместимость со всеми последующими версиями базового ПО приемников WiNRADiO, возможность параллельной работы нескольких XRS-программ одновременно.

Интерфейс управляющей программы PCR1000 для компьютерного радиосканера IC-PCR1000 (рис. 5) выполнен в виде нескольких независимых окон управления основными режимами приемника, которые можно размещать в любом месте на экране компьютера.

Рис. 5. Интерфейс программы PCR1000 для компьютерного радиосканера IC-PCR1000

Кроме реализации основных функций управления приемником эта программа позволяет выполнять несколько вариантов сканирования, осуществлять измерение относительного уровня сигнала на частоте приема, а также сигналов на соседних каналах в максимальной полосе 200 кГц в реальном масштабе времени, вести базу данных по результатам работы, декодировать сигналы DTMF и CTCSS в процессе приема и реализовывать выполнение определенных операций (например, запуск другой программы при приеме заданной последовательности DTMF кодов).

Высокие технические и эксплуатационные характеристики описанных образцов компьютерных радиосканеров обусловили профессиональный интерес к ним со стороны независимых разработчиков специализированных программных средств в интересах решения различных задач радиоконтроля. Так, создатели комплекта программ поиска радиопередающих средств несанкционированного съема аудио- и видеоинформации «Филин-98» включили все модели приемников WiNRADiO и приемник IC-PCR1000 в состав поддерживаемых радиоприемных устройств. Вариант представления информации в процессе работы этой программы показан на рис. 6.

Рис. 6. Интерфейс поисковой системы «Филин-98»

Управление радиоприемниками WiNRADiO также обеспечивается программами радиомониторинга «КРОТ» и ARCON EXPERT. Последнюю программу, кроме того, отличает возможность поддержки большого числа различных сканирующих радиоприемников, в том числе и компьютерного радиосканера IC-PCR1000. Одно из рабочих окон этой программы для управления приемником WiNRADiO показано на рис. 7.

рис. 7. Рабочее окно программы ARCOH EXPERT

Для каждого типа сканирующего радиоприемника программа ARCON EXPERT имеет свою собственную панель управления, в которой учтены все технические возможности конкретной модели: диапазон, виды принимаемых сигналов, скорость сканирования, метод или методы обнаружения сигналов и т.д.

Подводя итог вышесказанному, можно сделать следующие выводы:

1. Представленные на отечественном рынке модели сканирующих компьютерных приемников обладают достаточно высокими техническими характеристиками как-профессиональные средства радиоприема.

2. Способность компьютерных радиосканеров эффективно работать под управлением специализированных программных средств, размещаемых на персональных компьютерах, позволяет строить на их базе высокотехнологичные аппаратно-программные комплексы радиоприема и радиомониторинга, имеющие небольшие значения массогабаритных параметров.

3. Число различных моделей компьютерных приемников и программных средств управления ими будет постоянно расширяться. Такая тенденция будет поддерживаться как зарубежными, так и российскими производителями соответствующего радиооборудования и ПО.

Источник

Вопрос 27. Для чего необходимы сканирующие приемники, каким условиям они должны удовлетворять, какие марки вы знаете, их основные характеристики?

Современные портативные сканирующие приемники широко используются для решения задач радиоразведки и радиоконтроля, а также поиска несанкционированных средств перехвата информации, использующих для передачи информации радиоканал.

Сканирующие приемники можно разделить на две группы: переносимые сканирующие приемники и перевозимые портативные сканирующие приемники. К переносимым относятся малогабаритные сканирующие приемники весом 150. 350 г. (IC-R1, IC-R10, DJ-X1 D, AR-1500, AR-2700, AR-8000, MVT-700, MVT-7100, MVT-7200, PR-1300A, HSC-050 и т.д.). Они имеют автономные аккумуляторные источники питания и свободно умещаются во внутреннем кармане пиджака.

Несмотря на малые размеры и вес, подобные приемники позволяют вести разведку и контроль в диапазоне частот от 100. 500 кГц до 1300 МГц, а некоторые типы приемников — до 1900 МГц (“AR-8000”) и даже — до 2060 МГц (“HSC-050”).

Портативные сканирующие приемники имеют от 100 до 1000 каналов памяти и обеспечивают скорость сканирования от 20 до 30 каналов за секунду при шаге перестройки от 50. 500 Гц до 50. 1000 кГц. Некоторые типы приемников, например AR-2700, AR-8000, IC-R10 могут управляться компьютером.

Перевозимые сканирующие приемники (IC-R100, AR-3030, AR-3000A, AR-5000, IC-R72, IC-R7100, IC-R8500, IC-R9000, AX-700B, EB-100 и др.) отличаются от переносимых несколько большим весом от 1,2 до 6,8 кг, габаритами и конечно большими возможностями. Они, как правило, устанавливаются или в помещениях, или в автомашинах. Почти все перевозимые сканирующие приемники имеют возможность управления с ПЭВМ.

Сканирующие приемники (как переносимые, так и перевозимые) могут работать в одном из следующих режимов:

• режим автоматического сканирования в заданном диапазоне частот;

• режим автоматического сканирования по фиксированным частотам;

• ручной режим работы.

У некоторых приемников, при проведении сканирования предусмотрена возможность автоматической записи в память частот обнаруженных сигналов.

Сканирующие приемники выпускаются как в обычном исполнении, так и в виде отдельных блоков, подключаемых к ПЭВМ, или в виде печатной платы, вставляемой в ПЭВМ. К таким приемникам относятся сканирующие приемники IC-PCR1000 и Winradio.

Вопрос 28. Какие многофункциональные поисковые системы вы знаете, приведите их основные характеристики? (Пример одной из таких систем)

Описание.

Прибор состоит из основного блока управления и индикации, комплекта преобразователей и позволяет работать в следующих режимах:

Переход ST 031 в любой из режимов осуществляется автоматически при подключении соответствующего преобразователя. Информация отображается на графическом ЖКИ дисплее, акустический контроль осуществляется через головные телефоны, либо через встроенный громкоговоритель. Управление прибором производится с помощью 16-ти кнопочной клавиатуры.
ST 031 позволяет обрабатывать поступающие низкочастотные сигналы в режиме осциллографа либо спектроанализатора с индикацией численных параметров.

Вопрос 29. Какие мероприятия выполняются на стадии ввода в действие объекта информатизации и системы защиты информации (СЗИ) в его составе? Какие документы при этом оформляются? (Нет ответа)

Источник

Сканирующие приемники: их группы и возможности

В качестве примера радиоэлектронного устройства, одинаково успешно работающего в обеспечении безопасности бизнеса и в военном деле, можно привести сканирующий приемник.

Одни специалисты считают его обязательным инструментом обеспечения информационной безопасности деловых переговоров, конфиденциальных данных. Действительно, таким приемникам нет равных в поиске снимающих аудио (в основном) и видеоинформацию устройств, передающих потом её владельцу-шпиону по радиоканалу. Другие специалисты небезосновательно считают это оборудование частью системы радиоэлектронной борьбы (РЭБ), применяемой и во время ведения боевых действий.

Благодаря определению наличия радиопередачи в определенном частотном диапазоне, устройство дает возможность эффективно находить шпионские радиозакладки. Современный сканирующий приемник способен «развить» скорость прослушивания радиоэфира в 100 шагов за секунду и вести регистрацию найденных сигналов в памяти.

Некоторые модели оснащаются блоком демодуляции, что позволяет прослушивать передаваемую в эфире информацию. Типы определяемой модуляции – FM (частотная), WFM (широкочастотная), AM (амплитудная) и некоторые другие.

Группы сканирующих приемников

Данные устройства контроля эфира различаются по двум основным группам:

К группе носимых устройств относят приемники, обладающие массой от 150 до 300 грамм. Эти модели выполнены с целью скрытого ношения. Их признак – корпус, сходный по формату сотового телефона, и автономные источники питания.

Можно упомянуть и о сканирующих приемниках других форматов – в виде подключаемых к компьютеру (ПК) блоков или даже печатных плат, вставляемых в системный блок ПК.

Отличный путь повышения эффективности сканирующего приемника любой из групп – использование его в «связке» с компьютером.

Возможности сканирующих приемников

Купить сканирующий приемник можно для тех случаев, когда необходимо вести радиоконтроль в частотах от 100 кГц до 1,3 ГГц. Более дорогие модели «слушают» частоты и до 2 ГГц. Количество каналов памяти для регистрации радиосигналов составляет 100-1000 при соответствующем диапазоне сканируемых частот 50-1000 кГц.

Необходимо знать, что сканирующий приемник не работает с цифровыми сигналами сетей GSM, 3G и т.п. Тем не менее, такая функция предусмотрена при условии подключения модуля детекции цифровых каналов передачи данных.

Возможности сканирующих приемников расширены за счет нескольких режимов, в которых они могут работать:

Примерные сценарии работы прибора при обнаружении несанкционированного радиосигнала:

Источник

Что такое ресивер?

Виды и основное назначение ресиверов как сканирующих радиоприемников

Если подходить к вопросу глобально, то ресивером можно назвать абсолютно любой объект, который что-то принимает. Это касается не только технической, но и биологической, медицинской и прочих сфер. Буквально с английского «receive» переводится как «принимать/вмещать/получать». Ресиверы используются в спутниковых антеннах, в системах домашних кинотеатров, цифрового телевидения и т.п. В данной статье мы сконцентрируем свое внимание только на ресиверах, используемых в радиотехнической сфере.

Первым видом ресивера является радиоприемник, который был создан в 1895 году прославленным русским физиком Александром Поповым. Конечно, современные модели разительно отличаются от первого образца и в плане функционала, и по конструкции.

Современный ресивер в понимании как радиоприемник включает в себя:

Что представляет собой современный ресивер

Со времени создания первого радиоприемника (и ресивера) технологии неоднократно эволюционировали, позволяя создавать все более совершенные устройства. Появление электронных ламп позволило реализовать все идеи, до тех пор существующие только как теория. Следующим витком эволюции стало появление транзисторов и других полупроводников, сменивших электронные лампы, вследствие чего вся радиоэлектроника претерпела значительное уменьшение в размерах.

Создание интегральных схем позволило добиться еще большего совершенства в конструировании радиооборудования и ресиверов в том числе. Интегральная микросхема представляет собой множество полупроводниковых формаций в одном корпусе, архитектура которой позволяет решать функциональные задачи той или иной направленности. Плотность и размеры транзисторов на схеме говорят о ее производительности. Современные ресиверы в чем-то подобны компьютерам, поскольку содержат и аналог материнской платы и систему охлаждения и другое периферийное оборудование.

Более подробно мы поговорим о таком виде ресивера как сканирующий приемник, и чем он отличается от радиостанции.

Ресивер как сканирующий приемник

Как уже ясно из названия, основное предназначение данных ресиверов – проводить сканирование частот, то есть, записывать их в свою память для последующей проверки на активность. Внешне ресивер очень напоминает радиостанцию с расширенным блоком управления, однако, внутри у него отсутствует передатчик, что вполне логично, учитывая основное предназначение. Рассмотрим основные особенности ресиверов, которые необходимо знать и учитывать при выборе оборудования.

На этом мы закончим рассматривать основные особенности ресиверов (сканирующих приемников). Отметим, что помимо представленных характеристик, при покупке ресивера стоит обращать внимание на качество звука модели и на сопутствующие аксессуары.

Где купить ресивер

В каталоге Интернет-магазина Маринэк вы можете увидеть портативные и стационарные радиостанции Icom и Yaesu, множество устройств, позволяющих принимать слабый сигнал в широком диапазоне частот. Консультируясь со специалистами Маринэк, вы сможете получить полное представление о нюансах работы с ресивером, выбрать и купить ресивер, соответствующий вашим ожиданиям и способный решать задачи, которые вы ставите перед собой.

Источник

Разделы сайта

ПОРТАТИВНЫЕ СКАНИРУЮЩИЕ ПРИЕМНИКИ.

Хорев Анатолий Анатольевич, кандидат военных наук

Современные портативные сканирующие приемники широко используются для решения задач радиоразведки и радиоконтроля, а также поиска несанкционированных средств перехвата информации, использующих для передачи информации радиоканал.

Сканирующие приемники можно разделить на две группы: переносимые сканирующие приемники и перевозимые портативные сканирующие приемники. К переносимым относятся малогабаритные сканирующие приемники весом 150. 350 г. (IC-R1, IC-R10, DJ-X1 D, AR-1500, AR-2700, AR-8000, MVT-700, MVT-7100, MVT-7200, PR-1300A, HSC-050 и т.д.). Они имеют автономные аккумуляторные источники питания и свободно умещаются во внутреннем кармане пиджака.

Несмотря на малые размеры и вес, подобные приемники позволяют вести разведку и контроль в диапазоне частот от 100. 500 кГц до 1300 МГц, а некоторые типы приемников — до 1900 МГц (“AR-8000”) и даже — до 2060 МГц (“HSC-050”).

Они обеспечивают прием с амплитудной (АМ), узкополосной (NFM) и широкополосной (WFM) частотной модуляцией. Приемники “AR-8000” и “HSC-050” кроме указанных типов принимают сигналы с амплитудной однополосной модуляцией (SSB) в режиме приема верхней боковой полосы (USB) и нижней боковой полосы (LSB), а также телеграфных сигналов (CW). При этом чувствительность приемников при отношении сигнал/шум равном 10 дБ (относительно 1 мкВ) составляет: при приеме сигналов с NFM модуляцией — 0,35. 1 мкВ, с WFM модуляцией — 1. 6 мкВ. Избирательность на уровне минус 6 дБ составляет 12. 15 и 150. 180 кГц соответственно.

Портативные сканирующие приемники имеют от 100 до 1000 каналов памяти и обеспечивают скорость сканирования от 20 до 30 каналов за секунду при шаге перестройки от 50. 500 Гц до 50. 1000 кГц. Некоторые типы приемников, например AR-2700, AR-8000, IC-R10 могут управляться компьютером.

Перевозимые сканирующие приемники (IC-R100, AR-3030, AR-3000A, AR-5000, IC-R72, IC-R7100, IC-R8500, IC-R9000, AX-700B, EB-100 и др.) отличаются от переносимых несколько большим весом от 1,2 до 6,8 кг, габаритами и конечно большими возможностями. Они, как правило, устанавливаются или в помещениях, или в автомашинах.

Почти все перевозимые сканирующие приемники имеют возможность управления с ПЭВМ.

Характеристики некоторых сканирующих приемников показаны в таблице 1.

Как правило, имеются несколько программируемых частотных диапазонов, в которых осуществляется сканирование. Например, для AR-3000А их четыре, для IC-R1 — десять, а для AR-8000 — двадцать. Оперативное переключение между заданными частотными диапазонами осуществляется с помощью функциональных клавиш.

В данном режиме работы возможно осуществление сканирования диапазона с пропуском частот, хранящихся в специально выделенных для этой цели каналах памяти. Такие каналы часто называют маскированными. Функция пропуска частот включается при установке режима сканирования и используется для сокращения времени сканирования диапазона. В этом случае в блок памяти, как правило, записываются частоты постоянно работающих в данном районе радиостанций, которые с точки зрения разведки или контроля не представляют интереса. Например, частоты, выделенные для телевизионных и радиовещательных станций.

Рис. 1. Стационарный сканирующий приемник AR-3000A

Можно использовать несколько режимов сканирования:

1. При обнаружении сигнала (превышении его уровня установленного порога) сканирование прекращается и возобновляется при нажатии оператором функциональной клавиши.

2. При обнаружении сигнала сканирование останавливается и возобновляется после пропадания сигнала.

3. При обнаружении аудиосигнала сканирование останавливается и возобновляется после пропадания сигнала.

4. При обнаружении сигнала сканирование останавливается для предварительного анализа сигнала оператором и возобновляется по истечении нескольких секунд. Например, для приемника АХ-700Е — через 5 с, а для приемника AR-3000А это время может изменяться в интервале от 0 до 9 с.

У некоторых приемников, при проведении сканирования предусмотрена возможность автоматической записи в память частот обнаруженных сигналов. При этом запись в выделенные для этих целей каналы памяти осуществляется последовательно в порядке приема сигналов. Например, у приемника AR-8000 для записи сигналов, обнаруженных в процессе сканирования, выделено 50 каналов в банке “j”.

Слуховой контроль обнаруженных сигналов может осуществляться оператором через головные телефоны или встроенный громкоговоритель. Выбором нужного вида детектора (NFM, WFM и т.д.) обеспечивается оптимальная демодуляция принимаемых сигналов.

Второй режим работы приемников используется при ведении радиоразведки и радиоконтроля, если известны и записаны в каналы памяти возможные частоты работы радиосредств.

Для каждого канала памяти вводится значение частоты, вид модуляции и для некоторых видов приемников — ослабление входного аттенюатора.

Информация, хранящаяся в каждой ячейке (канале) памяти, может легко вызываться на жидкокристаллический дисплей с помощью функциональных клавиш.

Сканирование каналов памяти осуществляется последовательно, при этом так же, как и при первом режиме работы, предусмотрены возможность сканирования с пропуском частот, записанных в маскированные каналы, и возможность автоматической записи в память частот обнаруженных сигналов.

У некоторых приемников предусмотрен режим сканирования памяти по заданному виду модуляции. При этом сканируются все каналы памяти, запрограммированные для выбранного вида модуляции. Например, если в канале памяти установлен вид модуляции АМ, а сканирование осуществляется по виду модуляции ЧМ (FM), то данный канал при сканировании пропускается.

Как правило, нулевые каналы каждого блока памяти являются приоритетными, что позволяет осуществлять приоритетный просмотр.

Третий режим работы приемников применяется для детального обследования всего или ряда частотных диапазонов и отличается от первого режима тем, что перестройка приемников осуществляется оператором с помощью ручки изменения частоты, при этом информация о частоте настройки, виде модуляции, уровне входного сигнала и т.п. выводится на жидкокристаллический дисплей.

Перестройка частоты осуществляется с выбранным шагом перестройки. Для более быстрого изменения частоты используется режим поразрядного набора, при котором частота изменяется последовательно по разрядам (например: 100 МГц, 10 МГц, 1 МГц, 100 кГц и т.д.). Данный режим работы позволяет довольно быстро и легко выйти в нужный частотный диапазон.

Анализировать спектр сигналов можно с использованием специальной панорамной приставки SDU-5000.

Сканирующие приемники выпускаются как в обычном исполнении, так и в виде отдельных блоков, подключаемых к ПЭВМ, или в виде печатной платы, вставляемой в ПЭВМ. К таким приемникам относятся сканирующие приемники IC-PCR1000 и Winradio.

Приемник IC-PCR1000 выполнен в виде отдельного блока и работает под управлением ПЭВМ через встроенный компьютерный интерфейс RS-232C.

Рис. 2. Приемник IC-PCR1000

Сканер имеет шумоподавитель, функцию автоматической подстройки частоты, функцию автоматической остановки сканирования на модулированных сигналах. В комплект входит управляющее специальное программное обеспечение для Windows.

Блок имеет размеры 127х30 х199 мм и весит 1 кг.

Универсальный сканирующий радиоприёмник Winradio выполнен в виде печатной платы ISA IBM (размеры: 294х121х20 мм). Работает под управлением ПЭВМ. Имеет режим автоматического сканирования по частоте в пределах всего диапазона 500 кГц. 1300 МГц. Скорость сканирования 50 кан/с. Осуществляет приём в режимах WFM/NFM/ AM/SSB. Чувствительность — 0,5 мкВ. Имеет неограниченное количество каналов памяти, размещаемых в банках частот на жестком диске ПЭВМ. Позволяет отображать на экране дисплея ПЭВМ спектрограммы и осциллограммы принимаемых сигналов, давать данные об уровнях входных сигналов. Шаг перестройки по частоте может быть установлен в пределах от 1 кГц до 1 МГц. Панель управления отображается на экране монитора.

Для поиска радиозакладок наряду с обычными сканерующими приемниками используются и специально разработанные, например, Scanlock ECM Plus, “Скорпион” или MRA- 3.

Переносной комплекс Scanlock ЕСМ Plus представляет собой специальное радиоприемное устройство, предназначенное для выявления, идентификации и определения местоположения закладных устройств, передающих информацию по радиоканалу (в диапазоне частот от 10 кГц до 4 ГГц), а также по проводным линиям (в диапазоне частот от 8 кГц до 10 МГц), включая электросеть, телефонные кабели (в комплект входит специальный интерфейс для подключения прибора к телефонной линии), линии селекторной связи, пожарной сигнализации и т.п.

Главное преимущество Scanlock ЕСМ Plus состоит в возможности быстрой автоматической перестройки в широком диапазоне частот. Сканирование по диапазону производится автоматически или вручную. В режиме автоматического сканирования перестройка может осуществляться с шагом от 1 до 99 кГц. Продолжительность анализа каждой дискретной частоты в автоматическом режиме составляет 0,7 сек. В ручном режиме шаг перестройки может выбираться из значений: 1, 2, 5, 10, 20, 50, 100 и 200 кГц.

Приемник имеет AM и FM детекторы.

Прибор позволяет осуществлять ускоренное автоматическое сканирование наиболее “сильных” сигналов, тем самым значительно сокращая время обнаружения излучений закладок. То есть, при включении режима сканирования приемник захватывает наиболее мощный сигнал и производит его анализ, затем последовательно производится анализ менее “сильных” сигналов.

Измерение частоты можно осуществить простым нажатием кнопки. Оператор идентифицирует обнаруженный сигнал, анализируя его частоту и прослушивая через головные телефоны или встроенный динамик. Идентификация обнаруженного сигнала может осуществляться также методом корреляции принимаемого сигнала с тестовым.

Комплекс питается как от встроенной аккумуляторной батареи, так и от сети 220/240 В. Аккумуляторная батарея обеспечивает 8-часовую работу приемника.

Габаритные размеры приемника 310х240х80 мм, а вес — 6,3 кг. Приемник с принадлежностями размещается а атташе-кейсе. Общий вес комплекса с кейсом — 15,2 кг.

Портативный комбинированный прибор “Скорпион” сочетает в себе функции обычного сканерующего приемника, радиочастотомера, интерсептора и постановщика помех.

Имея хорошую избирательность и чувствительность (не хуже 20 мкВ) в автоматическом режиме, как любой сканирующий приемник, он может осуществлять просмотр диапазона частот от 30 до 2000 МГц с полосой пропускания 200 кГц. При этом на двухстрочном 16-ти разрядном жидкокристаллическом индикаторе (ЖКИ) отображается информация о частоте, уровне входного сигнала и других режимах работы прибора.

Приемник имеет АМ и FM детекторы и позволяет прослушивать принимаемые сигналы через встроенный динамик.

Встроенный блок памяти позволяет запомнить и пропускать при сканировании (“вырезать”) до 128 частот известных сигналов (частоты радиовещательных и телевизионных станций и т.д.), вводимых оператором.

При регулировке чувствительности приемника с помощью входного аттенюатора и исключения из поиска частот известных сигналов, время сканирования всего диапазона от 30 до 2000 МГц не будет превышать 10 с. В этом случае прибор может использоваться для непрерывного радиоконтроля с постоянным сканированием заданного диапазона частот.

Отличительной особенностью прибора является то, что одновременно с функциями обнаружения сигналов закладных устройств, он также способен осуществлять их подавление постановкой прицельной помехи. Выходная мощность передатчика помех составляет 50 мВт в полосе частот 200 кГц.

Прибор “Скорпион” имеет небольшие размеры (166х90х29 мм без антенны) и вес. Питание прибора осуществляется от 8 батарей типа АА, информация о состоянии которых отражается на ЖКИ.

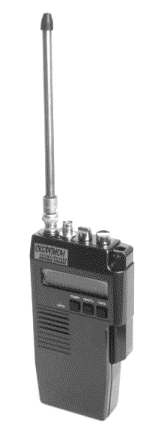

Рис. 3. Прибор радиомониторинга “СКОРПИОН”
