При строительстве гаража знание стандартных размеров ворот является одним из важнейших моментов: это позволит не только уберечь кошелек от ненужных дополнительных расходов, но и уменьшить срок изготовления ворот.

Наша компания сотрудничает с двумя производителями секционных ворот: немецкая компания Hormann (Хёрман) и белорусская компания Alutech (Алютех). Сетка размеров у каждого производителя своя.

Алютех предлагает ворота серии Classic с верхним расположением торсионных пружин размерами от ш. 2250 х в. 2085 м до ш. 5000 х в. 3085 мм. При этом, можно изготовить ворота с промежуточными значениями по ширине и высоте с шагом 5 мм, что позволяет легко подобрать ворота под любой проем. Кстати, это правило относится ко всем видам ворот белорусского производства.

Ворота Alutech серии Standard производятся с пружинами натяжения, расположенными в боковых направляющих, что позволяет снизить их конечную стоимость, и, соответственно, таблица размеров здесь немного другая.

Промышленные ворота Алютех имеют гораздо более широкую размерную линейку, и размеры таких ворот могут быть от ш. 2250 х в. 2085 м до ш. 7000 х в. 5335 мм.

Основные стандартные размеры ворот Hormann белого и коричневого цветов большую часть года имеются в наличии на складе в Москве, что является несомненным преимуществом, ведь такие ворота можно поставить в 2 раза быстрее аналогичных размеров другого производителя.

Нестандартные размеры Хёрман колеблются от ш. 2000 х в. 1875 мм до ш. 5500 х в. 3000 мм.

Промышленные ворота Hormann имеют размеры от ш. 1200 х в. 1875 мм. до ш. 6000 х в. 7000 мм.

Источник

Размеры гаражных секционных ворот

Обзор размеров гаражных секционных ворот Doorhan, Alutech и Hormann. Размеры актуальны на 2017 год.

Калькулятор ворот

Готово

Мы получили заявку
и скоро свяжемся с вами.

Ворота под заказ

Вы получите ворота точно под размер проема: производители изготовят любой размер с шагом 5 мм по ширине и высоте. Если проем еще не готов, то планируйте его размеры по стандартной размерной сетке – не придется переплачивать.

Серии RSD01 и RSD02
Изготовит за 2 недели

Серии Classic и Trend
Изготовит за 2 недели

Серия LPU 40 (42)
Изготовит за 4 недели

Шаг изготовления – всего 5 мм по размерной сетке. При расчете стоимости промежуточных размеров берется цена следующего размера. Например, ширина 3005 мм считается за 3100 мм. Аналогично поступают и с высотой.

При заказе называют ширину и высоту светового проема. Ворота делаются на заводе конструктивно немного шире.

Оптимальный размер секционных ворот планируют с запасом. К габаритам автомобиля нужно прибавить 200-300 мм с каждой стороны. Популярные размеры ворот у автовладельцев такие:

Легковой автомобиль
Ширина: 2250-2500 мм
Высота: 2125, 2250 мм

Внедорожник
Ширина: 2500-3000 мм
Высота: 2250, 2300, 2500 мм

Два автомобиля
Ширина: 4000-5000 мм
Высота: 2250, 2300, 2500 мм

Ворота по акции

Каждый год производители устраивают акции на готовые ворота в 13 популярных размерах для проемов шириной до 5000 мм и высотой до 2500 мм. Акционные ворота можно купить со скидкой 15-30% и получить их через несколько дней после заказа. Готовые комплекты поставляются только в нескольких цветах и без возможности выбора опций. В остальном такие ворота ничем не отличаются от заказных.

Акция Doorhan RSD01

2500х2115, 2500х2215, 2500х2390, 2500х2515, 2750х2115, 2750х2215, 2750х2390, 3000х2015, 3000х2215, 3000х2515, 3000х2640, 3350х2115, 3350х2390

Белый, коричневый, шоколадный, золотой дуб.

Источник

Замер проема для установки гаражных ворот

Замер проема – дело непростое и очень важное. От его качества зависит надежность и долговечность работы конструкции. Поэтому мы рекомендуем доверять замер специалистам.

У официальных представителей «АЛЮТЕХ» во всех регионах есть сертифицированные монтажные бригады, которые проходят регулярные обучения по замеру, сборке и монтажу ворот, а также сервисному обслуживанию.

Выбрать официального представителя ГК «АЛЮТЕХ» в своем регионе.

Рекомендации по выполнению замеров

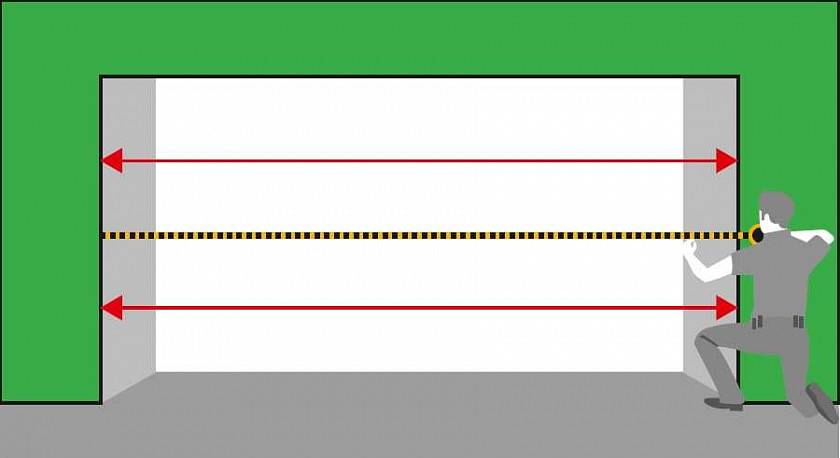

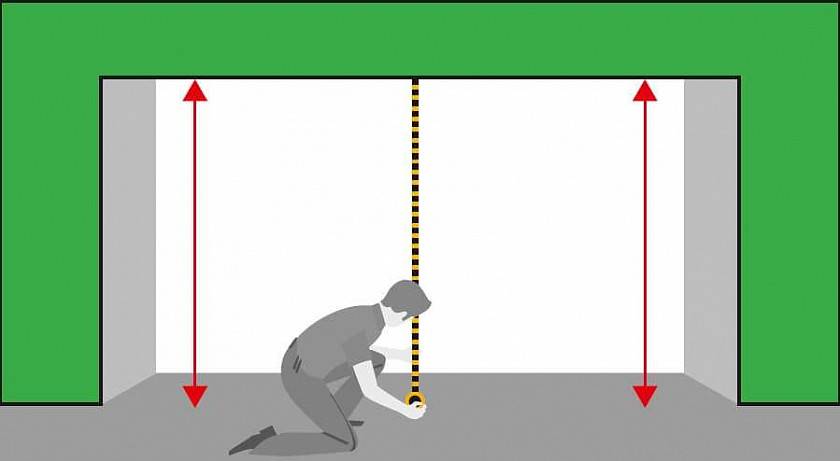

Для правильного снятия размеров необходимо производить замер, как минимум, в трех точках проема по ширине и трех точках проема по высоте. Для заказа ворот выбирается большее значение.

Также следует проверить горизонтальность пола и верхней перемычки проема, вертикальность стен проема при помощи строительного уровня. В случаях отклонения данных поверхностей помещения от горизонтальной или вертикальной плоскости на 1,5 мм/м и более 5 мм в целом следует выполнить доработку проема.

В ряде случаев проемы имеют нестандартную конфигурацию. Например, имеются вентиляционные или отопительные коммуникации в зоне установки ворот, потолок имеет скос или выступы. В этом случае при замере необходимо учесть следующие особенности:

Для замера и оценки всех особенностей проема рекомендуем пригласить сотрудника официальных представителей «АЛЮТЕХ».

Профессиональный замер позволит точно рассчитать цену и исключит ошибки при подборе ворот для вашего гаража.

Подробнее о конструкции, преимуществах, размерах и ценах секционных ворот и приводов к ним, читайте здесь:

Источник

Как правильно рассчитать размер гаражных ворот?

Планируя строительство гаража, необходимо еще на стадии проектирования данной постройки продумать размеры ворот и выбрать их конструкцию. Именно точный расчет габаритов проема создаст удобные условия не только въезда автомобиля, но и эксплуатации самих ворот. Производители воротных конструкций для гаража сегодня предлагают большое количество модификаций с учетом разнообразия размеров. Но говорить о стандартах в этом случае не приходится. Почему?

Стандартизация гаражных ворот

Стандартизация – это установленные нормы или характеристики, которые обеспечивают безопасность пользования изделиями. В этом случае гаражные ворота сложно загнать в определенные рамки, потому что они выбираются с учетом следующих факторов:

Максимальные и минимальные размеры ворот

Чтобы было понятно, о чем идет речь, необходимо ознакомиться с фото ниже, где показаны габаритные размеры грузового автомобиля «Газель». И на основе этой марки показать, как выбираются минимальные и максимальные размеры проема.

Распашные

Когда стоит задача определения высоты проема, то проще всего с распашными воротами. Они должны быть на 20 см выше высоты машины. В нашем случае это: 2171+200=2392 см, с округлением 2400 см или 2,4 м. Это минимальный параметр.

Что касается максимального размера, то все будет зависеть от габаритов груза. Это стандартная величина, равная 4 м. Меньше можно, выше нельзя. Соответственно, если автомобиль «Газель» будет ставиться в гараж в груженом виде, то высота ворот должна быть 4,2 м.

Точно такие же выкладки надо проводить с любой маркой автомобиля. Кстати, что касается легковых машин, то высота проема для них определяется не высотою авто, а ростом человека. Потому что, к примеру, высота автомобиля класса «С» не превышает 1,7 м. То есть, для машины ворота высотою 1,9 м будут достаточны, но для человека высокого роста это не самый комфортный вариант. Поэтому минимальная высота в этом случае – 2,1 м.

Внимание! Если на легковушку будет устанавливаться багажник, то ее высота увеличится на 40 см. Значит, придется учитывать этот показатель, выбирая гаражные ворота. Здесь расчет такой: 1,9+0,4=2,3 м.

Подъемно-поворотные

Эта модель представляет собой цельное полотно в виде щита, которое при открытии поднимается вверх, устанавливаясь горизонтально. При этом полотно будет отстоять от верхнего торца проема на 20-25 см ниже (в зависимости от производителя). Соответственно подсчитать высоту проема гаража надо точно так же, как и в предыдущем случае, только к полученному результату придется добавить обозначенный выше зазор.

В нашем случае с «Газелью» это будет: 2,4+0,2=2,6 м.

Подъемно-секционные

Чисто конструктивно такие ворота представляют собой несколько секций, которые соединены между собой петлями. Они поднимаются по направляющим, расположенным по вертикали и горизонтали. При этом полотно складывается под потолком, снижая высоту проема только на толщину панели (секции). А это не более 5 см. То есть, высота проема будет составлять для «Газели» 2,4+0,05=2,45 м.

Рулонные

Гаражные ворота этого типа можно устанавливать внутри помещения, снаружи или прямо в проеме (здесь имеется в виду барабан, на который наматываются секции конструкции). В двух первых случаях (накладной монтаж) они собой не изменяют параметров въезда, так как барабан устанавливается с таким расчетом, чтобы в наполненном виде он не заслонял собой верхнюю часть проема. В третьем случае (встроенный монтаж) высота сильно уменьшается за счет габаритов подъемного механизма.

Последний показатель производитель обязательно указывает в паспорте изделия. Именно его и надо прибавить к высоте проезда авто.

Складывающиеся

Этот тип гаражных ворот представляет собой несколько створок, установленных вертикально, которые при открытии складываются в книжку. По сути, высоту проема, как и распашные модификации, они не изменяют, потому что открываются в горизонтальном направлении. Что касается ширины, то здесь расчет ведется с учетом толщины каждой секции, их количества, а также способа открытия.

По последнему фактору ворота разделяются на две группы:

Именно вторая группа требует точного расчета. Для этого надо измерить толщину каждой створки, к примеру, 5 см. Умножить этот показатель на количество створок, к примеру, по две с каждой стороны, то есть, в общем четыре. Получается 5х4=20 см. К полученному ранее параметру, а это 3,513 м, надо прибавить 0,2 м, получаем 3,713 м. Это и есть минимальная ширина проема для складных ворот, если «Газель» будет заезжать прямо. Если заезд будет производиться с поворотом, то ширина должна быть: 4,013+0,2=4,213 м.

Стандартные размеры производителей секционных ворот

Подъемно-секционные модели одни из самых популярных. На рынке они представлены несколькими марками, в каждой из которых свой типоразмер.

DoorHan

Компания DoorHan представлена на российском рынке тринадцатью моделями со стандартными размерами.

Hormann

Этот немецкий производитель известен высочайшим качеством предлагаемых конструкций и гарантированным сроком эксплуатации до 5 лет. При этом компания предлагает свой собственный привод, который работает не на цепи, а на ременной передаче.

На фото ниже в таблице типоразмер секционных гаражных ворот от компании Hormann:

Alutech

Белорусские ворота для гаражей Alutech (Алютех) – известный в России бренд. Производитель сегодня предлагает широкую модельную линейку, которая разделена на две группы:

В первой группе две подгруппы: одна под брендом Classic, вторая Standard. Вот стандартные размеры секционных модификаций первой категории (Классик):

И стандартные габариты воротных конструкций Alutech Standard:

Что касается промышленных моделей, то здесь типоразмер огромен, в которых максимальная ширина конструкций доходит до 7 м, а высота до 5,5 м.

Стандартные требования к автоматическим воротам

Необходимо отметить, что по многим позициям автоматические ворота для гаражей по габаритным размерам ничем не отличаются от ручных. Причина – малогабаритная компоновка приводов и сопутствующих элементов.

В этом плане удобными являются секционные ворота, привод которых располагается на потолке выше воротного полотна. То же самое можно сказать о рулонных конструкциях.

Внимание! Единственный момент – это модели встроенного типа. Они располагаются в проеме, занимая определенное место. Но о них уже был разговор выше, где дан расчет высоты проема с учетом подъемного механизма.

Подъемно-поворотные ворота в этом плане самые неудобные. Особенно надо отметить модели, привод которых располагается прямо на полотне с внутренней стороны. При подъеме он оказывается снизу ворот, уменьшая проем.

Заключение

Решая вопрос выбора размеров ворот для собственного гаража, необходимо заглядывать в будущее. Ведь всегда есть вероятность, что в автомобиль будет заменен. И не факт, что будет приобретена машина той же марки. Поэтому сразу стоит приобрести одну из воротных конструкций стандартного типа, которая пойдет для многих типов автомобилей.

Источник

Семь раз отмерь… или как правильно выбрать размеры гаражных ворот?

Выбор оптимального размера ворот для гаража — не такая простая задача, как может показаться на первый взгляд. Недостаточно просто знать габариты автомобиля, который будет в нем храниться. Нужно учесть особенности помещения и принцип работы ворот, оценить, насколько удобен заезд в гараж. Ниже — несколько полезных советов, которые помогут определиться с выбором.

Существуют ли стандартные размеры гаражных ворот?

Стандартизировать размеры гаражных ворот сложно, во-первых, потому, что существует множество видов автомобилей, которые значительно отличаются по габаритам. Так что ворота, которые можно назвать стандартными для обычной легковой машины, для микроавтобуса не подойдут.

Во-вторых, рынок предлагает большое количество гаражных ворот разных типов — распашные, роллетные, секционные, подъемно-поворотные. При этом сама конструкция ворот во многом и определяет требования к размерам гаража и территории перед ним.

Например, при открытии секционные ворота должны свободно размещаться под потолком. Для роллетных ворот понадобится место над проемом или внутри него для установки короба или консолей. Выбирая распашные ворота, необходимо предусмотреть дополнительное пространство перед гаражом или внутри помещения для открытия створок.

В-третьих, на размеры ворот влияет расположение гаража. Если заезжать в него нужно с узкой улицы с резким поворотом, лучше закладывать в проем дополнительные сантиметры.

Таким образом, оптимальными можно считать те размеры ворот, которые подбираются на основании всех перечисленных нюансов. Чтобы это стало возможным, опытные производители создали широкую размерную сетку ворот для любых гаражей.

Как рассчитать размер проема, исходя из количества и типа машин?

Главная задача любых гаражных ворот — обеспечить свободный въезд в помещение и выезд из него. Поэтому при расчете размера проема под их установку нужно прибавить к ширине кузова машины (включая боковые зеркала) не менее 60 см.

При этом в самом гараже должно быть достаточно места, чтобы водитель и пассажиры могли беспрепятственно выйти из машины, не задев соседнее авто и не поцарапав дверь. В идеале ширина помещения больше ширины автомобиля с открытыми дверьми на 20-30 см. Если в гараже вдоль стен имеются стеллажи, это тоже стоит учесть, добавив дополнительные сантиметры.

На высоту проема влияют габариты машины, а также наличие на ее крыше антенны или багажника. В целом, высота подъемных гаражных ворот должна быть больше высоты авто не менее чем на 20 см.

Как тип гаражных ворот отражается на размерах проема?

Основное отличие ворот разных типов — в принципе их работы. От того, где располагается полотно или створки при открытии, зависит необходимый размер и проема, и помещения.

Например, выбирая секционные конструкции для своего гаража, важно помнить о том, что его глубины должно хватать для свободного размещения полотна под потолком. Чтобы рассчитать нужную глубину, прибавьте к высоте проема 50 см.

Еще одна важная деталь, о которой не стоит забывать, — высота перемычки. Это место на стене между краем проема и потолком, где монтируются торсионный механизм и направляющие, без которых секционные ворота не смогут работать. С учетом этого для небольших ворот площадью до 8 кв. м советуем предусмотреть перемычку от 100 мм (механическое управление) или от 130 мм (управление с пульта), а для более внушительных конструкций — от 210 мм.

Кстати, заранее позаботившись о необходимой высоте перемычки, можно упростить себе жизнь и сэкономить, заказав ворота без доплаты за нестандартный тип монтажа. Если же притолока в вашем гараже в нужные параметры никак не вписывается, всегда можно приобрести конструкции с высоким или, наоборот, низким монтажом.

И, наконец, последнее условие, которое необходимо учитывать, — ширина пристенков. Оптимально, если они будут сделаны из бетона или камня, а их ширина будет не менее 125 мм. Это позволит надежно закрепить на них угловые стойки с вертикальными направляющими.

Влияет ли способ управления воротами на размеры проема и помещения?

Как будет осуществляться управление воротами — с пульта или вручную — лучше решить на начальных этапах. Это позволит избавиться от необходимости что-либо доделывать в помещении в будущем, тратя свои время и деньги.

В частности, при установке автоматики появляется еще одно требование к размерам гаража — его глубина должна быть достаточной не только для полного открытия ворот, но и для монтажа электропривода. Так что если собираетесь использовать автоматику, при расчете глубины помещения предусмотрите еще 50 см.

Кроме того, если вы рассчитываете в будущем управлять воротами с пульта, нужно заранее провести кабель питания и установить на потолке розетку.

В остальном требования к автоматизированным конструкциям те же, что и к воротам с ручным управлением. Это объясняется тем, что современные электроприводы не только впечатляюще функциональны, но и компактны.

Если по каким-то причинам секционные ворота вам не подходят, например, гараж неотапливаемый, а значит, нет смысла в покупке «теплых» конструкций, можно рассмотреть возможность установки роллетных ворот на гараж. При открытии они сворачиваются в рулон вверху проема.

В целом, такие ворота подойдут для гаража, даже если в нем над проемом проходят вентиляционные трубы и другие инженерные системы, а также если заезжать в помещение приходится прямо с тротуара либо перед гаражом мало свободного места.

Конструкции роллетного типа устанавливаются внутри помещения, снаружи или в проеме и могут быть изготовлены на заказ практически любого размера. Максимальная ширина — 7 м.

Стандарты секционных ворот «АЛЮТЕХ»

ГК «АЛЮТЕХ» предлагает свою размерную сетку для гаражных секционных ворот, разработанную с учетом требований рынка. Минимальные параметры по высоте и ширине — 1750*1750 мм, максимальные — 3250*6000 мм.

При этом компания изготавливает конструкции не только стандартных, но и индивидуальных размеров — под конкретный проем. Однако для того, чтобы заказчику не приходилось переплачивать за незначительные отклонения ворот от стандарта, «АЛЮТЕХ» использует в своей размерной сетке минимальный шаг — всего 5 мм.
