Спалил 100 А. ALT… сам… на ровном месте… бесит…
Всем привет! Как понятно из заголовка, я спалил предохранитель на 100 ампер. Было вот как. Решил протереть крышку 16 валве ВЭВЭТЭАЙ (да да, я ее протираю))) ). Пока вытирал/любовался, наткнулся на принеприятнеюшую неприятность. Плюсовой провод на генераторе был перегрет, а изоляция около клеммы была обуглена, так же провод болтался в клемме. Делать нечего, пришлось откручивать и ремонтировать провод. Открутил провод и оставил его висеть, а сам начал разглядывать генератор на предмет каких-нибудь косяков. Пока глядел, сам не заметил как задел провод и он благополучно замкнул на массу машины… Да да, я не отключил аккумулятор. Вот так и спалил предохранитель.

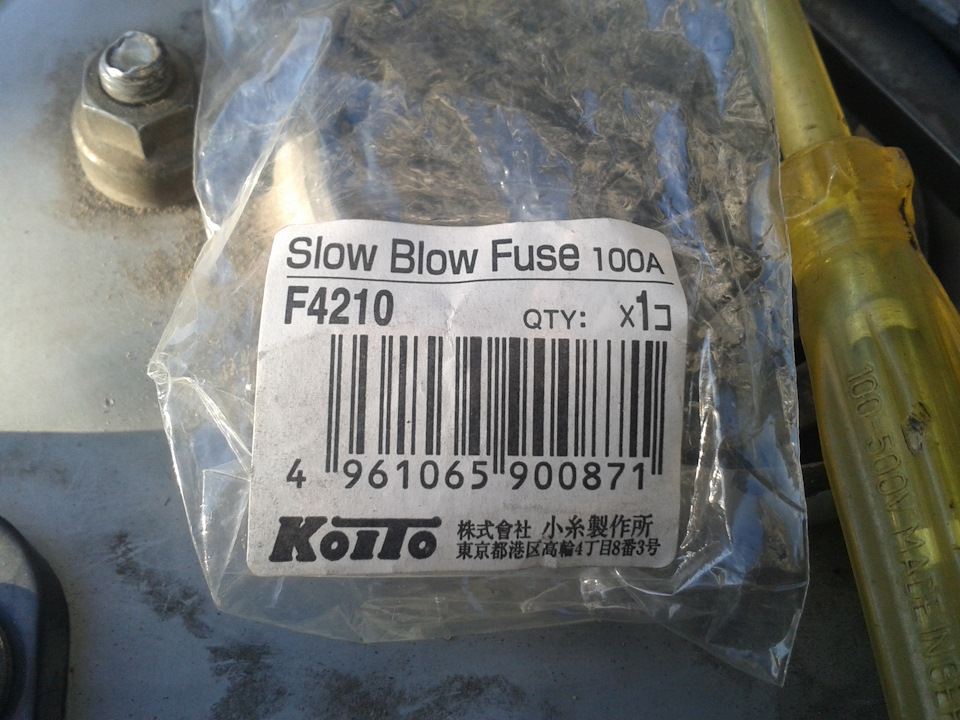

Поехал, купил новый Koito. Решил сразу поменять, АГА ЩЩАСС!))) Не вылазил ни в какую! Кстати, доехал до магаза на машине, просто приставил друг к другу проводки на старом предохранителе и доехал) Полез в инет, но ничего там нет. Просто написано — снимите старый, поставьте новый. Попробую объяснить, может кому поможет.

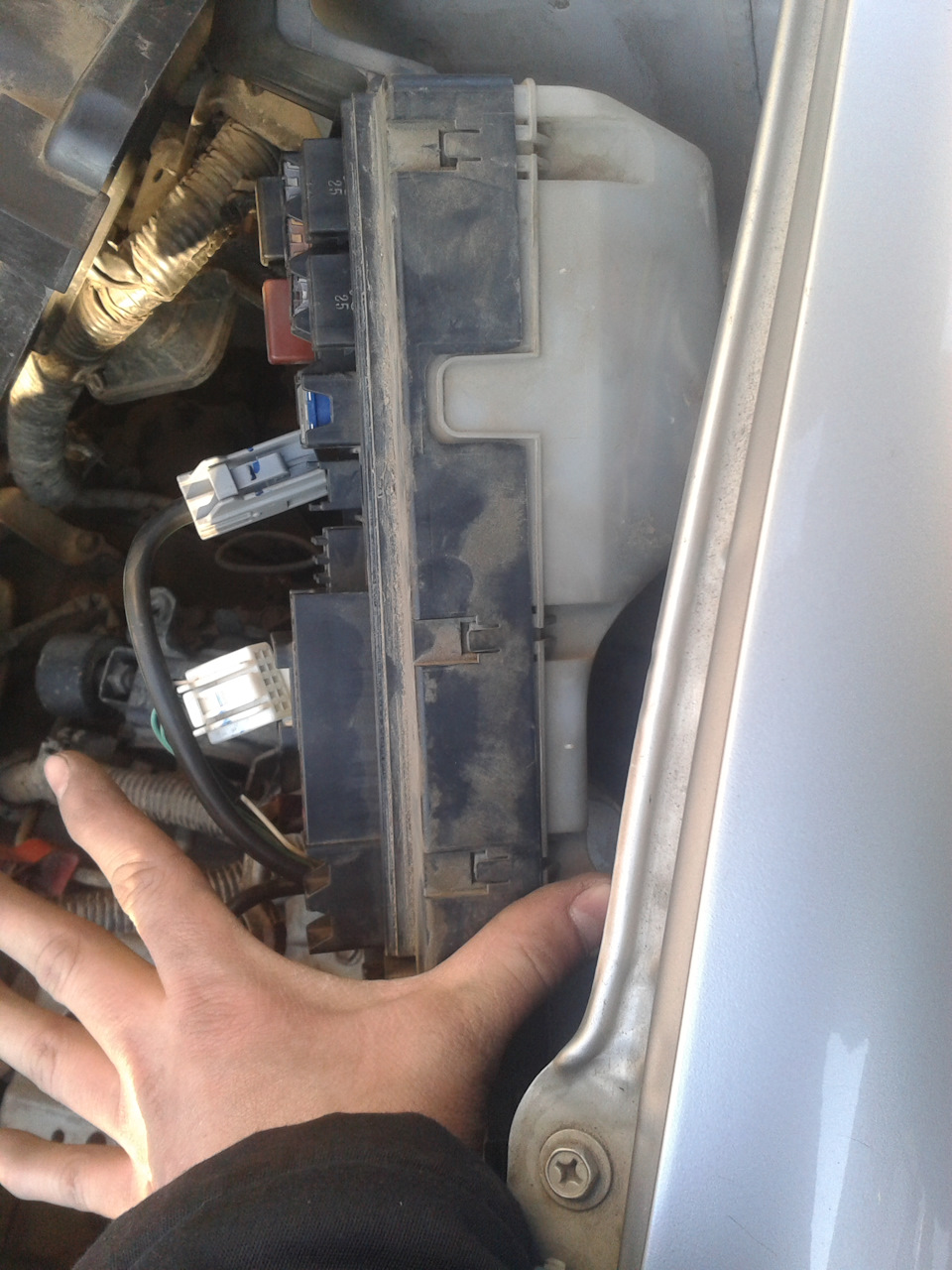

Чтобы поменять данный предохранитель, надо открутить монтажный блок (корпус) предохранителей, который находится под капотом на левом брызговике. Он крепится гайкой и болтом.
Открутили. Теперь надо снять корпус воздушного фильтра. Он крепится тремя болтами.

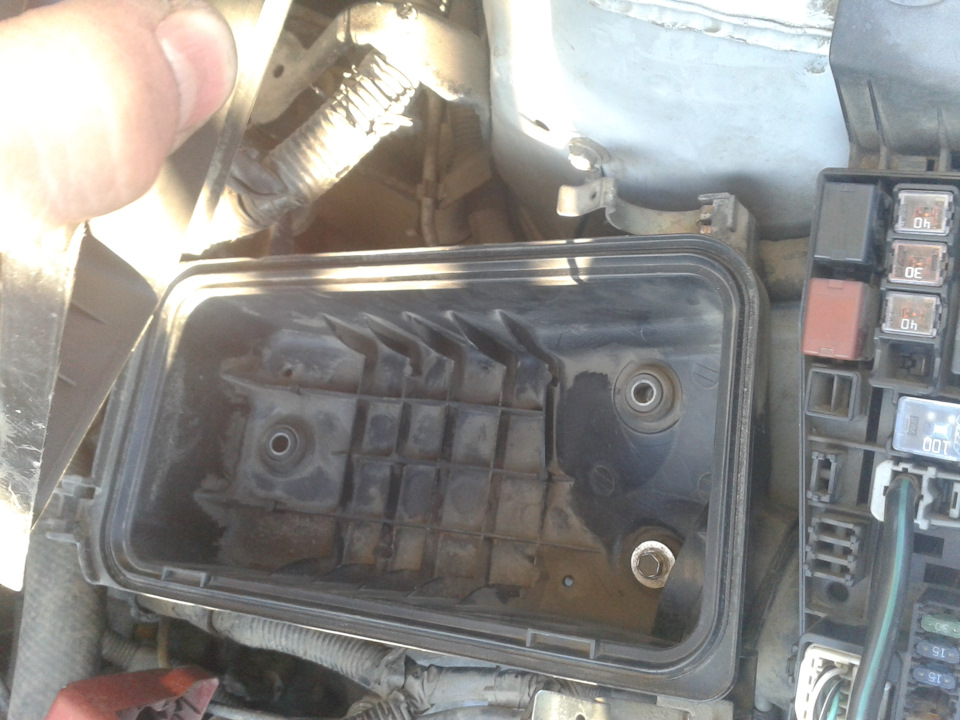

Сняли корпус фильтра. Далее нужно снять нижнюю крышку корпуса предохранителей. Снимается тоже легко, она крепится защелками по периметру, просто надо поддевать плоской (кому то привычнее минусовой) отверткой защелки и одновременно утапливать крышку вниз, на месте все станет понятно. Но корпус предохранителей нифига не сдвинется с места, ему не дадут этого сами провода, уж очень толстые жгуты толстых проводов. Поступаем следующим образом — проворачиваем корпус по продольной оси от себя (понятное дело, что стоим с левой стороны машины).

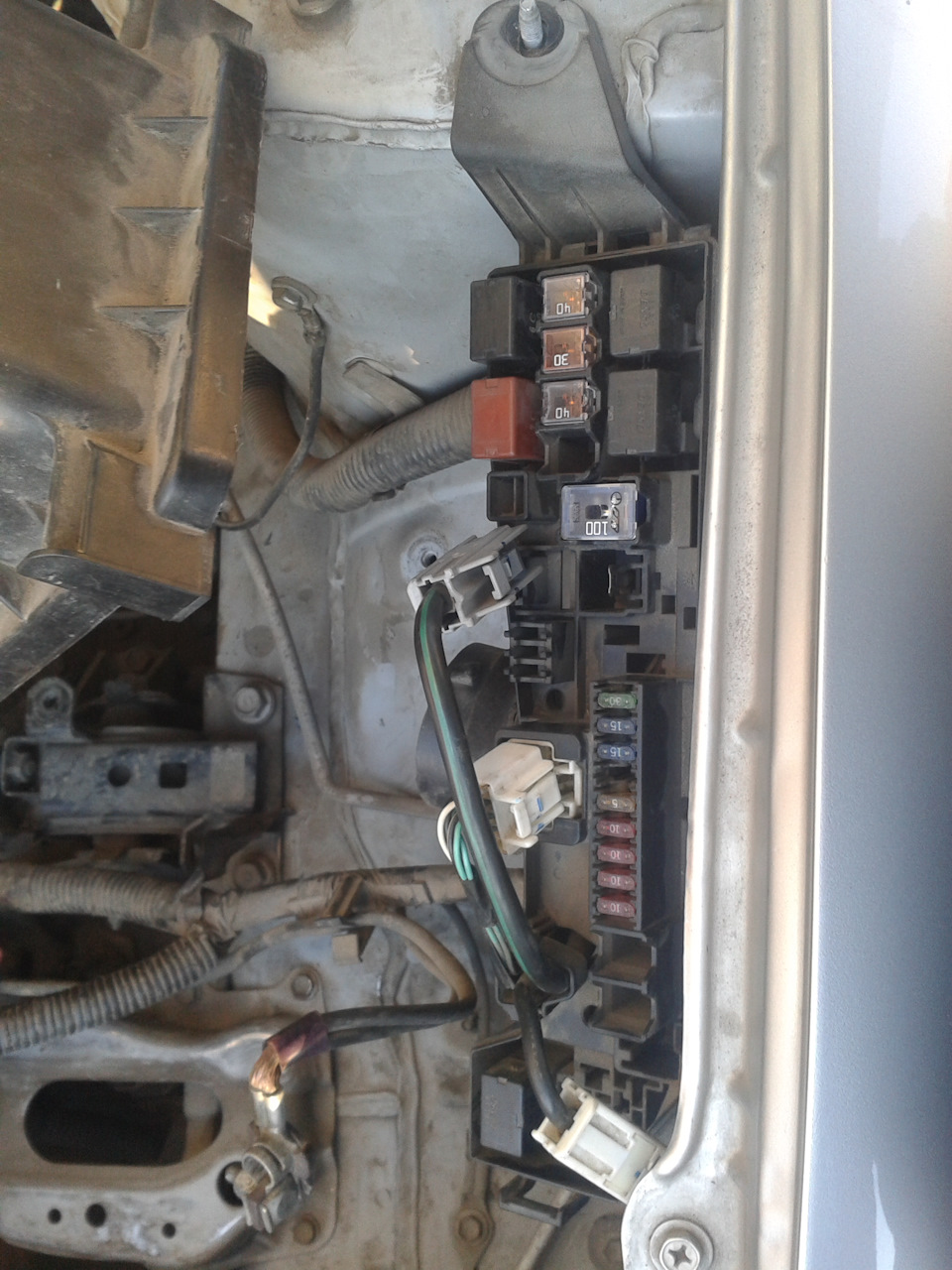

И сразу видим один из двух болтиков, который крепит предохранитель. Он, кстати, под головку 8 мм.

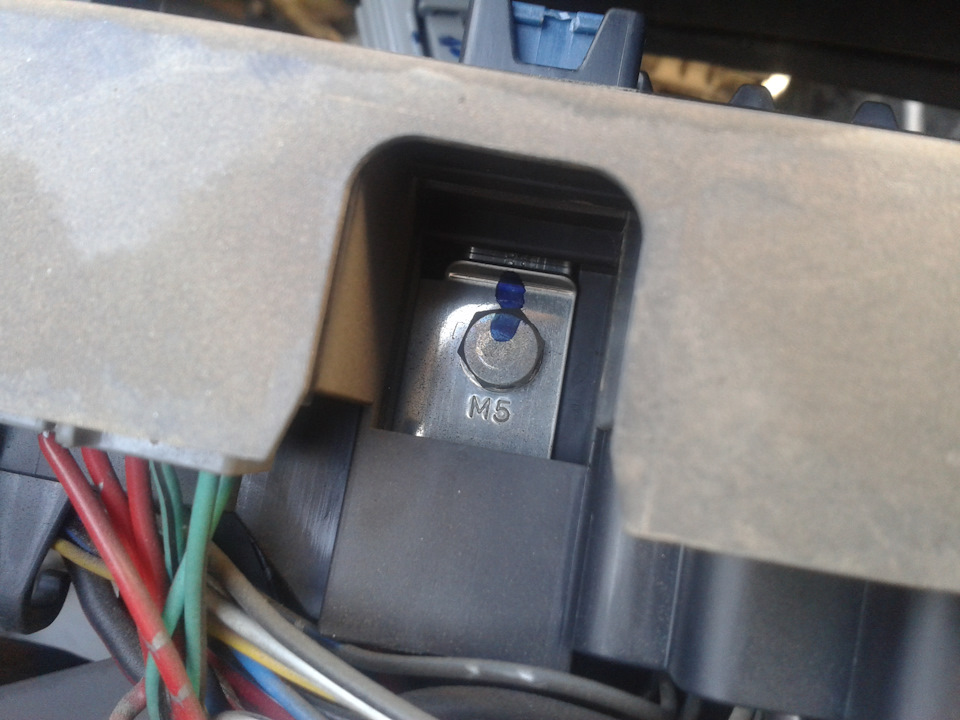

Второй болтик (почему то под головку 10 мм.) находится с противоположной стороны блока. И доступ к нему не виден, просто нужно его нащупать, но ничего сверхестественного.
Окручиваем болтики, вынимаем перегоревший предохранитель, ставим новый, закручиваем болтики. Собираем все обратно, подключаем аккумулятор, включаем зажигание, радуемся, заводим двигатель, настраиваем магнитолу))
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях.
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель
1 — TURN (7.5A) — указатели поворотов и аварийная сигнализация
2 — резерв
3 — GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4 — WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5 — I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6 — ECU-IG (10A) — система впрыска топлива
7 — IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8 — STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9 — TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10,11 — резерв
12 — OBD (7.5A) — система диагностики OBD-2
13 — ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14 — ST (5A) — система запуска
15 — D/L (30A) — центральный замок
16 — FOG (15A) — противотуманные фары
17 — S-HTR (15A) — (Seat Heater) подогрев сидений
18 — резерв
19 — CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20 — DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21 — Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка
Тойота Ленд Крузер 100 105 — предохранители и реле
Toyota Land Cruiser 100 и Toyota Land Cruiser 105 производился в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 году. За это время модель прошла рестайлинг. В данной публикации мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Ленд Крузер 100 (105) со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и региона поставки. Сверяйте назначение со своими схемами на крышке блоков.
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Левый руль (1998 — 2002)
Левый руль (2003 — 2007)
Описание
Блок предохранителей с левой стороны
На общей схеме обозначен под номером 2.
Схема. Вариант 1.
Обозначение
За работу прикуривателя и розетки отвечают предохранители номер 3 и 22 на 15А.
С обратной стороны блока крепятся некоторые реле.
Схема
Расшифровка
Схема. Вариант 2.
Назначение
За работу прикуривателя и розетки отвечают предохранители номер 1 и 2 на 15А.
Схема реле с обратной стороны блока
Блок предохранителей с правой стороны
На схеме обозначен под номером 17. Находится под панелью приборов.
Схема
Описание
Схема реле с обратной стороны блока
Расшифровка
Дополнительные элементы
Схема
Обозначение
Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Описание
Блок предохранителей и реле
Расположен с левой стороны, рядом с аккумулятором.
Вариант 1
Схема
Назначение
Вариант 2
Схема
Обозначение
Реле
Схема
Расшифровка
Блок на АКБ
На плюсовой клемме аккумуляторной батареи, крепится блок предохранителей выполненный в виде плавких вставок.
Схема
Описание
Вариант 1
Вариант 2
Если остались вопросы либо есть что добавить — пишите в комментариях.
Автомобильные реле: как устроены, как их выбирать и проверять
Машины год от года становятся все умнее – они уже самостоятельно вращают рулем, меняют жесткость подвески, делают водителю массаж пятой точки и многое другое… Однако конечный исполнительный механизм большинства электрических цепей автомобиля, скромная «рабочая лошадка» – это реле, практически не изменившее свою конструкцию аж с 1831 года, когда впервые было изобретено… Что обычному автовладельцу полезно знать о реле?
Как устроено и применяется реле
К ак известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.
Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.
Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.
В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.
Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.
Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:
Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.
Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности. Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей. Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т.п.
К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи. Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата. В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…
Что нужно знать о работе реле?
Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал. Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…
Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.
Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».
Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.
Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.
Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.
В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.
Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.
Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.
Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.
Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.
Проверка реле
При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования. А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.
Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).
На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.
Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.
Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.
Alt 100a предохранитель за что отвечает toyota
Всем привет! Как понятно из заголовка, я спалил предохранитель на 100 ампер. Было вот как. Решил протереть крышку 16 валве ВЭВЭТЭАЙ (да да, я ее протираю))) ). Пока вытирал/любовался, наткнулся на принеприятнеюшую неприятность. Плюсовой провод на генераторе был перегрет, а изоляция около клеммы была обуглена, так же провод болтался в клемме. Делать нечего, пришлось откручивать и ремонтировать провод. Открутил провод и оставил его висеть, а сам начал разглядывать генератор на предмет каких-нибудь косяков. Пока глядел, сам не заметил как задел провод и он благополучно замкнул на массу машины… Да да, я не отключил аккумулятор. Вот так и спалил предохранитель.
Поехал, купил новый Koito. Решил сразу поменять, АГА ЩЩАСС!))) Не вылазил ни в какую! Кстати, доехал до магаза на машине, просто приставил друг к другу проводки на старом предохранителе и доехал) Полез в инет, но ничего там нет. Просто написано — снимите старый, поставьте новый. Попробую объяснить, может кому поможет.
Чтобы поменять данный предохранитель, надо открутить монтажный блок (корпус) предохранителей, который находится под капотом на левом брызговике. Он крепится гайкой и болтом.
Открутили. Теперь надо снять корпус воздушного фильтра. Он крепится тремя болтами.
Сняли корпус фильтра. Далее нужно снять нижнюю крышку корпуса предохранителей. Снимается тоже легко, она крепится защелками по периметру, просто надо поддевать плоской (кому то привычнее минусовой) отверткой защелки и одновременно утапливать крышку вниз, на месте все станет понятно. Но корпус предохранителей нифига не сдвинется с места, ему не дадут этого сами провода, уж очень толстые жгуты толстых проводов. Поступаем следующим образом — проворачиваем корпус по продольной оси от себя (понятное дело, что стоим с левой стороны машины).
И сразу видим один из двух болтиков, который крепит предохранитель. Он, кстати, под головку 8 мм.
Второй болтик (почему то под головку 10 мм.) находится с противоположной стороны блока. И доступ к нему не виден, просто нужно его нащупать, но ничего сверхестественного.
Окручиваем болтики, вынимаем перегоревший предохранитель, ставим новый, закручиваем болтики. Собираем все обратно, подключаем аккумулятор, включаем зажигание, радуемся, заводим двигатель, настраиваем магнитолу))
Toyota Corolla ЕА 100 кузове представляет седьмое поколение модельного ряда королла, выпускавшегося в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 году с различными вариантами исполнения кузова: седан, хэтчбек, универсал. За это время автомобиль прошел рестайлинг. Поставлялся по всему миру. В некоторых странах так же известен под названиями Тойота Марино, Тойота Спринтер, Королла Левин (Церес). В данной публикации вы найдёте описание предохранителей и реле Тойота Королла 100 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.
Назначение элементов в блоках может отличатся от представленного. Сверяйте обозначение со своими схемами на защитной крышке блока.
Блоки в салоне
Общее расположение
Блок предохранителей и реле №1
На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.
Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.
Правый руль
Левый руль
За прикуриватель отвечает предохранитель номер 5 на 20А.
Блок реле и предохранителей №4
Блоки под капотом
Общее расположение
Блок реле и предохранителей №2
Находится с левой стороны рядом с аккумулятором.
Блок реле и предохранителей №5
Правый руль
Схема с крышки блока
Левый руль
У нас на канале мы так же подготовили видео материал по данной статье. Смотрите и подписывайтесь.
В салоне. Праворукие (японец)
Расположение компонентов в салоне.
Чтобы добраться до блока предохранителей праворукого автомобиля в салоне необходимо:
1. Открутить винт, отсоединить фиксаторы и снять вещевой ящик.
2. Затем снять черную крышку блока предохранителей
3. На крышке нанесена схема обозначения предохранителей
Расшифровка «праворуких» предохранителей в салоне
Этот же блок, более подробно
Реле обогревателя заднего стекла
Реле топливного насоса
Реле электропривода стеклоподъемников
Блок реле дополнительного оборудования
(расположен в салоне см. рис вначале)
У леворуких (европеец) монтажный блок реле и предохранителей расположен слева под рулем.
И вот он блок предохранителей
Схема расположения предохранителей в основном монтажном блоке под капотом (европеец)
Расшифровка «леворуких» предохранителей в салоне и в моторном отсеке
Плавкие предохранители (тип А)
1. SPARE 15 А: Запасной предохранитель
2. SPARE 10 А: Запасной предохранитель
3. SPARE 5 А: Запасной предохранитель
4. АМ2 30 А: Система стартера, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, предохранители «ST» и «IG2»
5. DOME 15 А: Аудиосистема, навигационная система, внутреннее освещение, персональное освещение, освещение багажного отделения, освещение багажника, система радио-дистанционного управления, датчики и счетчики
6. EFI 15 А: Система многоканального впрыскивания топлива/система последовательного многоканального впрыскивания топлива, часы, система круиз-контроля
7. ЕТСS 10 А: Система многоканального впрыскивания топлива/система последовательного многоканального впрыскивания топлива
8. ALT-S 5 А: Система зарядки
9. HAZARD 10 А: Световые сигналь поворота, аварийные мигающие сигналы
10. НОРN 10 А: Гудки
11. НЕАD LH 15 А: Левые передние фары
12. НЕAD RН 15 А: Правые передние фары
13. LO RН 10 А: Правая передняя фара (ближний свет)
14. LO LH 10 А: Левая передняя фара (ближний свет)
15. HI RН 10 А: Правая передняя фара (дальний свет)
16. НI LН 10 А: Левая передняя фара (дальний свет)
17. FUEL HTR 25 А: Топливный обогреватель
18. CIG 15 А: Прикуриватель, аудиосистема, часы, органы управления электроприводными зеркалами заднего вида
19. IG2 15 А: Датчики и счетчики, система пневмоподушек SRS, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система стартера, система зарядки
20. М-НТR/DEF I-UP 10 А: Антизапотеватель внешних зеркал заднего вида, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива
21. ST 7.5 А: Система многоканального впрыскивания топлива/система последовательного многоканального впрыскивания топлива, датчики и счетчики
22. ECU-B 10 А: Система кондиционирования воздуха, система антиблокировки тормозов, система контроля стабильности автомобиля, задняя противотуманная фара
23. АМ1 25 А: Предохранитель «CIG»
24. ТАIL 15 А: Задние фары, освещение номерного знака, стояночные световые сигналы, система контроля уровня луча света передних фар, подсветка приборной панели, часы, очиститель передних фар, передние противотуманные фары, обогреватели сидений, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива
25. P/V 20 А: Электроприводное окно
26. SТОР 15 А: Стоп-сигналы, высоко установленный стоп-сигнал, система контроля блокирования передач,система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система антиблокировки тормозов, система контроля стабильности автомобиля
27. FOG 15 А: Передние противотуманные фары
28. DOOR 25 А: Система запирания электроприводных дверей
29. А/С 10 А: Система кондиционирования воздуха
30. ОВD 7.5 А: Бортовая система диагностики
31. GAUGE 10 А: Датчики и счетчики, система кондиционирования воздуха, электроприводные окна, сигналы заднего хода, система дневного освещения, антизапотеватель заднего окна, система повышения передачи автоматической коробки передач, система запирания электроприводных дверей, система зарядки, аварийные мигающие сигналы, автоматическое противобликовое внутреннее зеркало заднего вида, система пневмоподушек SRS, напоминающий световой индикатор ремня безопасности переднего пассажира
32. S-НТR 15 А: Обогреватели сидений
33. WASH 15 А: Стеклоочистители и стеклоомыватель ветрового стекла
34. ЕСU-IG 10 А: Система пневмоподушек SRS, электрический охлаждающий вентилятор, система антиблокировки тормозов, система контроля блокирования передач, система рулевого управления с электроприводом, очиститель передних фар
35. WIPER 25 А: Стеклоочистители и стеклоомыватель ветрового стекла, стеклоочистители и стеклоомыватель заднего окна
36. DOOR DL/S-HTR INV 15 А: Обогреватели сидений
37. Р-РОINT 15А: Вне цепи
38. P/V 30 А: Электроприводное окно
39. DEF I/UP M-HTR 10 А: Антизапотеватель внешних зеркал заднего вида, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива
Плавкие предохранители (тип В)
40. ABS NO.2 30 А: Система антиблокировки тормозов, система контроля стабильности автомобиля
41. ABS NO.1 50 А: Система антиблокировки тормозов, система контроля стабильности автомобиля
42. RDI FАN 40 А: Электрический охлаждающий вентилятор
43. Н-LP CLN 30 А: Очиститель передних фар
44. А/PUМР 50 А: Воздушный насос
45. НЕАD МАIN 40 А: Предохранители «LO LH», «LO RH», «HI LH» и «HI RH»
46. ЕМРS 50 А: Система электроприводного рулевого управления
47. DEFOG 40 А: Антизапотеватель заднего окна, предохранитель «М-HTR/DEF I-UP»
48. РОWER 30 А: Электроприводное окно, электролюк
49. НЕАТЕR 40 А: Система кондиционирования воздуха, предохранитель «А/С»
50. DEFOG 30 А: Антизапотеватель заднего окна, предохранитель «DEF I/UP M-HTR»
Плавкие предохранители (тип С)
Монтажный блок реле и предохранителей Toyota Corolla E12, 120, Fielder, Runx, Allex под капотом (японец)
Toyota Corolla ЕА 100 кузове представляет седьмое поколение модельного ряда королла, выпускавшегося в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 году с различными вариантами исполнения кузова: седан, хэтчбек, универсал. За это время автомобиль прошел рестайлинг. Поставлялся по всему миру. В некоторых странах так же известен под названиями Тойота Марино, Тойота Спринтер, Королла Левин (Церес). В данной публикации вы найдёте описание предохранителей и реле Тойота Королла 100 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.
Назначение элементов в блоках может отличатся от представленного. Сверяйте обозначение со своими схемами на защитной крышке блока.
